NXP Semiconductors MCXW236BUK-RDM 무선 모듈 보드
NXP Semiconductors MCXW236BUK-RDM 무선 모듈 보드는 MCXW236BUK 장치를 시제품화하고 시연하기 위해 고도로 구성 가능한 저전력, 비용 효율적인 평가 및 개발 보드입니다. NXP Semiconductors MCXW236BUK는 사물인터넷(IoT) 애플리케이션을 대상으로 하는 마이크로컨트롤러 및 플래시가 내장된 고도로 통합된 단일 칩 초저전력 BLUETOOTH® 저에너지 5.3 무선 송수신기입니다.
특징
- 연결성
- Bluetooth LE를 지원하는 NXP의 초저전력 MCXW236BUK 무선 마이크로컨트롤러 장치(MCU)
- Bluetooth 5.3 LE 완벽 준수
- 작은 설치 공간, 저렴한 RF 노드가 있는 기준 설계 장치
- 단일 종단 입/출력 포트
- 외부 구성 요소 수 감소
- SMA(초소형 버전 A) 커넥터에서 최대 출력 전력이 +6 dBm에 도달할 수 있음
- 선택 가능한 전원
- 구성은 솔더 점퍼를 통해 수행됨
- DC-DC 컨버터
- 3 0 V 배터리에서 작동 가능한 벅 기능이 있는 MCXW236BUK
- 무선 주파수(RF) 작동을 위한 32 MHz 기준 발진기
- 저전력 작동에 사용되는 32.768 kHz 기준 발진기
- 유연한 RF 송신기 레벨 구성
- TX 모드 1(TXM1) – VDD_RF가 1.1V을 초과할 때 -31dBm ~ +2dBm 범위(기본 구성 모드)
- X 모드 2(TXM2) – VDD_RF가 1.7V을 초과할 때 -28dBm ~ +6dBm 범위
- 패키징
- MCXW236BUK-RDM의 인쇄 회로 기판(PCB) 마킹
- 마이크로 및 블라인드 바이어스가 있는 4레이어 PCB
- PCB 색상은 파란색 임
애플리케이션
- 산업
- 연속 포도당 모니터링(CGM)
- 홈 제어 패널
- 호흡 관리
- 스마트 흡입기
- 스마트 조명
- 스마트 잠금 장치
- 생체 신호 모니터
- 소비자
- UWB 추적 태그 및 로컬라이제이션 애플리케이션을 위한 컴패니언 칩
- 창 덮개
블록 선도

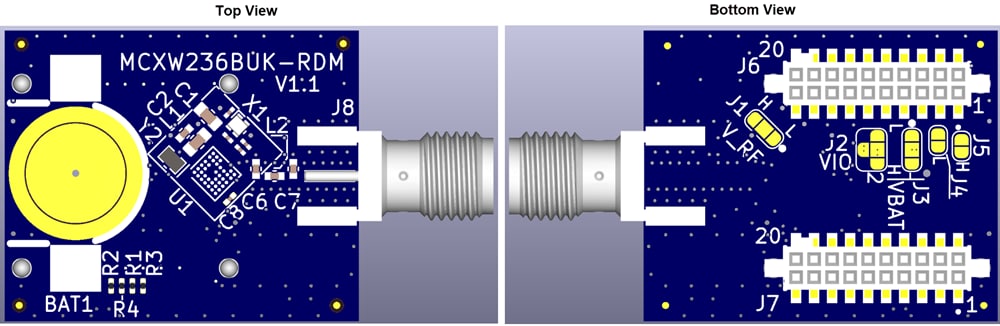

보드 레이아웃
관련 무선 마이크로컨트롤러
NXP Semiconductors MCX W23 무선 마이크로컨트롤러
마이크로컨트롤러 & 플래시가 내장된 고집적 단일 칩 BLE 무선 송수신기입니다.
