Microchip Technology PIC16F17576 Curiosity Nano 보드(EV14L29A)
Microchip PIC16F17576 Curiosity Nano 보드(EV14L29A)는 저전력 8비트 MCU(마이크로컨트롤러)인 PIC16F17576의 기능을 평가하도록 설계되었습니다. 이 MCU는 저전력 아키텍처를 정확한 아날로그 기능 및 고급 디지털 주변기기와 통합하여 혼합 신호 및 센서 솔루션을 구현하는 효과적인 단일 장치 방법을 제공합니다. 사용자는이 평가 키트를 사용하여 사용 자의 주머니에 쉽게 운반할 수 있는 개발 보드로 다음 아이디어를 출시할 수 있습니다. 완벽한 프로그램 및 디버그 기능을 갖춘 Microchip PIC16F17576 Curiosity Nano 평가 키트는 사용자의 다음 설계를 완벽하게 지원합니다.
MPLAB X IDE는 돋보기로 사용자의 MCU를 조사하고 디버깅 프로세스를 단계별로 진행할 수 있습니다. 사용자는 무료로 사용하기 쉬운 그래픽 프로그래밍 도구인 MCC를 통해 대상 MCU를 직관적으로 프로그래밍할 수 있습니다.
특징
- PIC16F17576 마이크로컨트롤러
- 최대 300ksps의 샘플링 속도를 갖춘 12비트 차동 ADCC(계산 기능이 있는 아날로그-디지털 컨버터)
- 10비트 DAC(디지털-아날로그 컨버터) 2개
- 최대 4개의 연산 증폭기
- VREFLP(저전력 전압 기준 모듈)
- 아날로그 비교기 2개
- CMP(비교기 모듈)
- CMPLP(저전력 비교기 모듈)
- APM(아날로그 주변기기 관리자)
- 기계식 사용자 스위치 1개
- 노란색 사용자 LED 1개
- 32.768 kHz 크리스털 1개
- 온보드 디버거
- Microchip MPLAB X IDE의 보드 식별
- 녹색 전원 및 상태 LED 1개
- 프로그래밍 및 디버깅
- 가상 직렬 포트(CDC)
- 로직 분석기 채널(DGI GPIO) 2개
- USB 전력 공급
- 조절 가능한 대상 전압
- 보드 내장형 디버거로 제어되는 MIC5353 LDO 레귤레이터
- 1.8~5.1V 출력 전압(USB 입력 전압에 따라 제한)
- 최대 출력 전류: 500 mA
애플리케이션
- 모터 제어 시스템
- 전력 변환 및 관리
- 센서 인터페이스 및 신호 조정
- 조명 제어
- 소비자 및 산업 자동화
- 휴대용 및 배터리 전원 공급식 장치

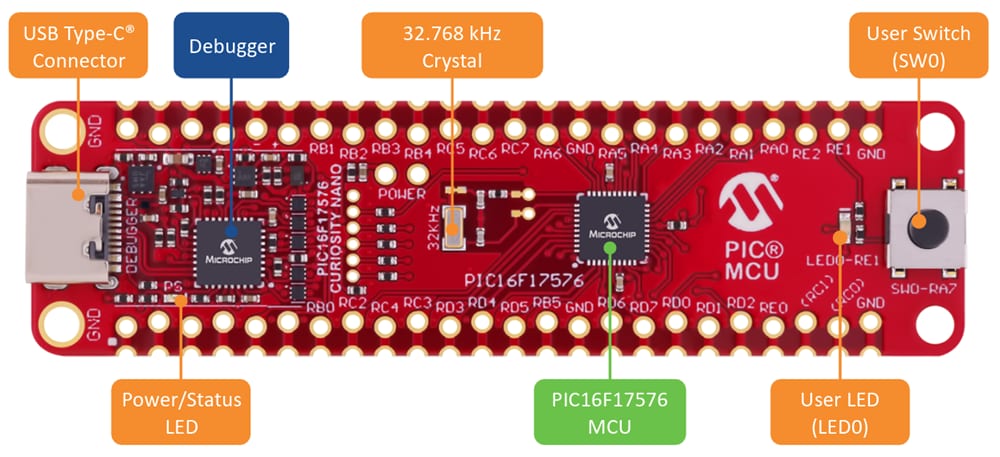

개요
블록 선도
관련 마이크로컨트롤러
Microchip Technology PIC16F175x 저전력 8비트 MCU(마이크로컨트롤러)
다양한 임베디드 애플리케이션에 고성능 및 에너지 효율을 제공합니다.
개발 도구
Microchip Technology Click Boards™용 Curiosity Nano 베이스(AC164162)
Curiosity Nano 키트와 Mikroe Click Boards™ 간의 연결을 쉽게하도록 설계되었습니다.
Microchip Technology EV58G97A Curiosity Nano 익스플로러 보드
Curiosity Nano를 사용하여 마이크로컨트롤러 주변기기의 기능을 탐색하고 테스트합니다.
