Analog Devices Inc. EVAL-RHP50000-CSLZ 평가 보드
Analog DevicesEVAL-RHP50000-CSLZ평가 보드의 특징은 상업용 공간에서 2 MHz, 3.3V ~1.2 V, 12.5 A의 강압 레귤레이터로 작동하는 RHP50000-CSL 저전압 동기식 무소음 스위처®입니다. RHP50000-CSL은 컴팩트하고 초저 방출, 고효율, 고속 동기식 모노리스 강압 스위칭 레귤레이터입니다.
Analog Devices EVAL-RHP50000-CSLZ는 2 MHz 스위칭 주파수에서 강제 연속 모드로 실행되도록 설정되어 있지만, 펄스 스킵 모드 또는 기타 스위칭 주파수로 구성할 수 있습니다. RT는 VIN에 연결되어 모드/SYNC 핀을 입력으로 설정하고RHP50000-CSL이 외부 클록에서 동기화할 수 있도록 합니다. 모드/SYNC 핀을 VIN에 연결하면 펄스 스킵 모드로 설정이 되고, GND에 연결하면 강제 연속 모드로 설정이 됩니다.
애플리케이션
- 저궤도(LEO) 위성
- 항공 전자 기기
- 포인트 투 포인트 통신 시스템
- 분산 DC 전력 시스템(부하 지점)
- FPGA, ASIC, μP 코어 전원

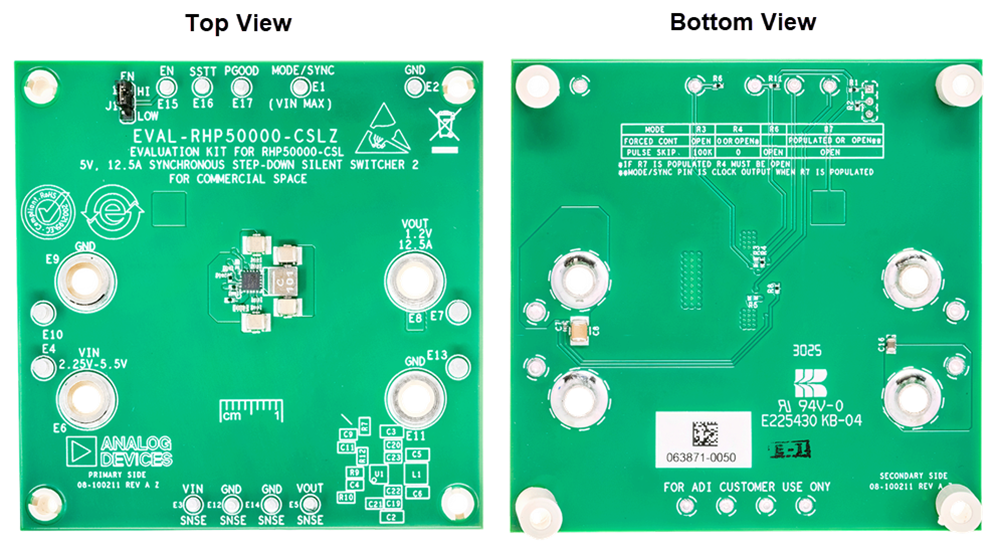

보드 레이아웃
