Diodes Incorporated PI4IOE5V6534Q 34비트 I/O 확장기
Diodes Incorporated PI4IOE5V6534Q 34비트 I/O 확장기는 FC 버스 인터페이스를 통해 대부분의 마이크로컨트롤러 제품군에 대한 원격 I/O 확장 기능을 제공합니다. PI4IOE5V6534Q는 추가적인 I/O가 필요한 경우 간단한 해결책이 되며 상호 연결은 최소한의 수준으로 유지해줍니다. 이 확장기 IC는 GPIO 포트 측에서 1.65~5.5V, SDA/SCL 측에서 0.8~3.6V로 작동할 수 있습니다. PI4IOE5V6534Q는 이를 통해 SDA/SCL 측에서 차세대 마이크로프로세서 및 마이크로컨트롤러와 연동할 수 있으며, SDA/SCL 측에서 공급 레벨이 컨저브 전력 범위까지 내려갑니다.
특징
- I2C 버스 측에서 8~3.6V 범위의 작동 전원 공급 전압
- 다음 사이에서 양방향 전압 레벨 변환 및 GPIO 확장이 가능합니다.
- 8~3.6V SCL/SDA 및 1.8/2.5/3.3/5.5V 포트
- I2C 버스 고속 모드 플러스, 고속 모드 및 표준 모드 준수
- I/O 특징
- 출력 포트 구성: 뱅크 선택 가능 또는 핀 선택 가능 푸시-풀 또는 오픈 드레인 출력단
- 인터럽트 상태: 읽기 전용 레지스터가 인터럽트 소스 식별
- 낮은 대기 전류 소비량
- 3.3V VDD(P)에서 2μA(표준)
- 5V 허용 I/O 포트 및 3.6V 허용 I2C-버스 핀
- 1MHz 고속 모드 플러스 I2C 버스 인터페이스
- 파워 온 리셋
- 액티브 로우 오픈 드레인 인터럽트 출력(INT)
- 액티브 로우 리셋 입력(RESET)
- 래치업 테스트(100mA 초과)
- LED를 직접 구동하기 위한 래치 출력
- AEC-Q100(등급 2)
- 완전 무연 및 RoHS 규격 완전 준수
- 무할로겐 및 무안티몬 "친환경" 장치
- PI4IOE5V6534Q는 특정한 변경 제어가 필요한 자동차 애플리케이션에 적합합니다. 이 부품은 AEC-Q100 인증을 받았으며 PPAP가 가능하고 IATF 16949 인증 시설에서 제조되었습니다.
- 패키징(무연 및 녹색)
- 46핀, 습식 TQFN 4.5x6.5mm(ZLW)
- I/O 프로그래밍 특징
- 출력 드라이브 강도
- 저정전용량 애플리케이션에서 상승 및 하강 시간을 줄이기 위한 4가지 프로그래밍 가능 드라이브 강도
- 입력 래치
- 입력 포트 레지스터 값의 변화는 입력 포트 레지스터가 읽힐 때까지 유지됨
- 풀업/풀다운 활성화
- 부동 입력 또는 풀업/풀다운 저항기 활성화
- 풀업/풀다운 선택
- 100kΩ 풀업/풀다운 저항기 선택
- 인터럽트 마스크
- 마스크는 입력이 상태를 변경할 때 인터럽트 발생을 막아 스퓨리어스 인터럽트를 방지함
- 비트 단위의 인터럽트 에지 사양
- 다른 이벤트를 방해하지 않고 인터럽트를 개별적으로 지우기
- 지우지 않고 모든 인터럽트 이벤트 읽기
- 스위치 디바운스 하드웨어
- 일반 호출 소프트웨어 재설정
- I2C 소프트웨어 장치 ID 기능
- 출력 드라이브 강도

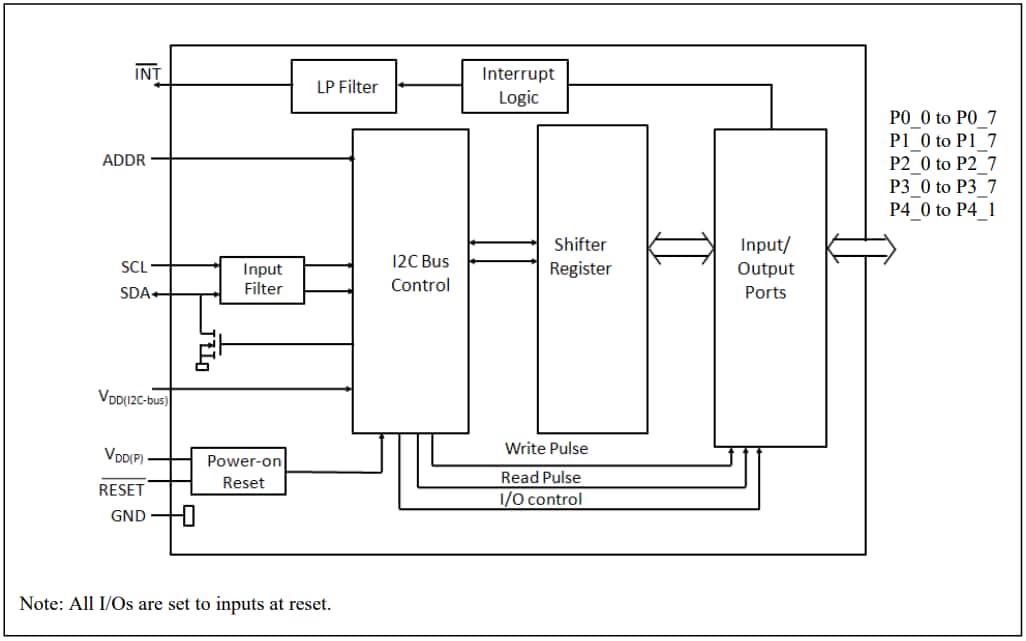

블록 선도
