Diodes Incorporated PI2MEQX2505 MIPI CSI-2/DSI D-PHY ReDriver
Diodes Incorporated PI2MEQX2505 MIPI CSI-2/DSI D-PHY ReDriver는 MIPI D-PHY 1.2 프로토콜용으로 제작된 저전력, 고성능 2.5Gbps 4레인 데이터 및 클록 MIPI D-PHY ReDriver입니다. PI2MEQX2505는 심볼 간 간섭을 줄임으로써 다양한 물리적 매체에서 성능을 최적화하기 위해 프로그래밍 가능한 이퀄라이제이션, 출력 스윙 및 프리엠퍼시스를 제공합니다.
Diodes PI2MEQX2505 ReDriver는 CSI-2 소스 및 싱크 사이에서 100Ω 차동 CML 데이터 I/O로 MIPI D-PHY 1.2 표준을 지원하거나 케이블을 통해 신호를 다른 원거리 데이터 경로로 확장합니다. 또한 이 ReDriver는 수신기 이퀄라이제이션에서 핀 조절 가능성과 송신기 상승 및 하강 시간에 대한 에지율을 구현합니다.
PI2MEQX2505는 모바일 애플리케이션용으로 설계된 TQFN-28 패키지로 제공됩니다. 이 장치에는 ULPS 및 LP 상태에 있을 때 저전력 모드로 전환할 수 있는 D-PHY 링크 인터페이스의 활동 감지 회로가 포함되어 있습니다.
특징
- MIPI D-PHY 1.2 사양 준수
- 2.5Gbps(D-PHY)에서 4 레인 지원
- 셧다운 상태에서 ULP 및 LP 전력 상태 및 mW 미만 지원
- MIPI DSI 양방향 LP 모드 지원
- 수신기 이퀄라이제이션에서 프로그래밍 가능 및 핀 조절 가능 그리고 송신기 에지율 구현
- 프로그래밍 가능 출력 스윙 및 프리엠퍼시스 레벨
- -40~85°C 산업 온도 범위
- 완전 무연 및 RoHS 완전 준수
- 무할로겐 및 무안티몬 "친환경" 장치
- 28 접점, TQFN(ZH), 5.5mm x 3.5mm 패키징(무연 및 친환경)
애플리케이션
- 노트북 PC
- 클램셸
- 태블릿
- 카메라

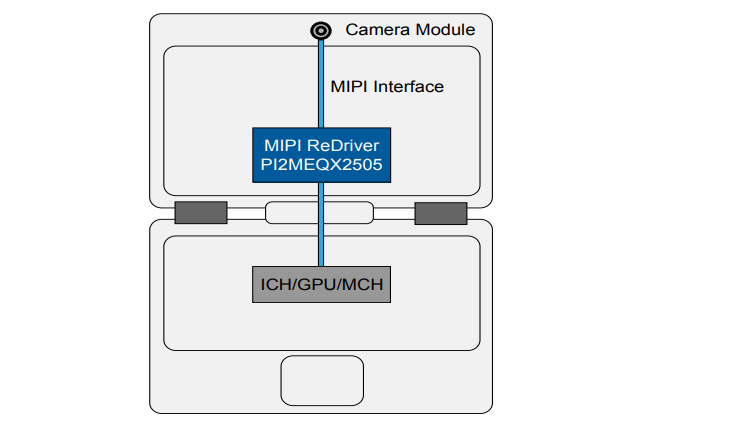

NB 애플리케이션에서 MIPI ReDriver
블록 선도
