Diodes Incorporated PAM8016 햅틱 드라이버
Diodes Incorporated PAM8016 햅틱 드라이버는 낮은 대기 시간과 높은 효율을 발휘하도록 설계되었습니다. 이 PAM8016 햅틱 드라이버는 촉각 피드백에 일반적으로 사용되는 LRA(선형 공진 액추에이터) 및 ERM(편심 회전 질량) 햅틱 요소를 구동할 수 있습니다. ERM 및 LRA용 햅틱 드라이버는 차동, 단일 종단 또는 PWM 입력과 함께 유연한 입력을 지원하므로 햅틱 요소 구동 시 호스트 마이크로컨트롤러를 쉽게 사용할 수 있습니다. 이 PAM8016 오디오 증폭기는 PCB 면적을 줄이고 시스템 비용을 낮추면서 필요한 외부 구성 요소 수를 줄여줍니다.
PAM8016 햅틱 드라이버는 최적의 보호 기능을 제공하는 단락 보호 기능과 열 셧다운 기능을 갖추고 있습니다. 이 PAM8016 햅틱 드라이버는 2.8~5.5V의 공급 전압 범위에서 동작하며 8Ω 부하에서 최대 90%의 고효율을 발휘합니다. 일반적으로 휴대폰 및 태블릿, 시계 및 웨어러블 기술, 조이스틱, 조그 다이얼 마우스 및 주변기기에 사용됩니다.
특징
- 유연한 햅틱/진동 드라이버
- 선형 공진 액추에이터(LRA)
- 편심 회전 질량(ERM)
- 넓은 공급 전압 범위: 2.8~5.5V
- 빠른 시동 시간
- 차동 또는 단일 종단 입력 가능
- 효율적이고 필터없는 출력 드라이브
- 높은 효율, 8Ω 부하에서 최대 90%
- 1µA 미만의 낮은 셧다운 전류
- 몇 개의 외부 구성 요소만 필요
- 초저 EMI
- 300MHz에서 FCC Class-B보다 -20dB 더 높음
- 보호:
- 부족 전압 로크아웃
- 단락 보호
- 열 차단 보호
- 공간 절약형 U-FLGA1515-9 패키지로 제공
- 무연 및 RoHS 규격 준수
- 무할로겐 및 무안티몬
애플리케이션
- 휴대폰 및 태블릿
- 시계 및 웨어러블 기술
- 조이스틱, 조그 다이얼 마우스 및 주변기기
- ePOS(Electronic Point of Sales)
- 진동 경고 및 알림
- 터치가능 장치
- 산업 또는 소비자 애플리케이션을 위한 인간-기계 인터페이스
Associated Products
Diodes Incorporated PAM8106 10W 오디오 증폭기
SSM(확산 스펙트럼 변조) 기술을 사용하는 10W/Ch 스테레오 클래스 D 오디오 증폭기.

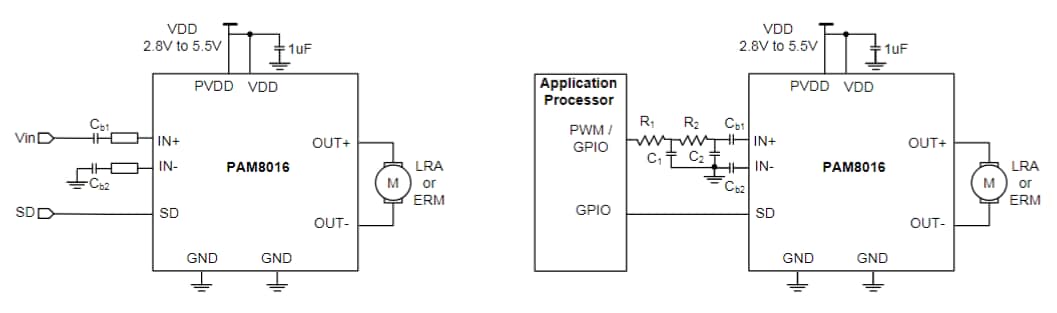

PAM8016 애플리케이션 회로

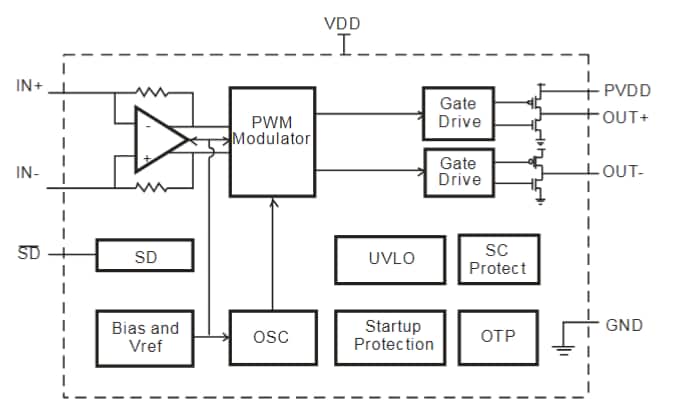

PAM8016 블록 선도
