Diodes Incorporated PI6C4911502D 차동 팬아웃 버퍼
Diodes Incorporated PI6C4911502D 차동 팬아웃 버퍼는 최대 1.5GHz 주파수를 지원하도록 설계된 고성능 장치입니다. 이 장치는 사용자에게 큰 유연성을 제공하는 출력별로 두 개의 분배기를 사용자 구성 가능한 출력 분배기와 통합합니다. 이 팬아웃 버퍼는 여러 대상에 대한 축소 클록 신호가 필요한 시스템에 이상적입니다. PI6C4911502D 버퍼는 최대 1.5GHz 출력 주파수까지 2개의 개별 분배기와 레벨 시프팅을 위한 별도의 입력-출력 공급 전압이 있는 2개의 LVPECL 출력을 제공합니다. 이 팬아웃 버퍼는 -55~150°C 저장 온도 범위, 125°C 접합 온도, 70mA의 전원 공급 장치 전류에서 작동합니다. 팬아웃 버퍼는 스위치 및 라우터를 포함한 네트워킹 시스템, 고주파 백플레인 기반 컴퓨팅 및 통신 플랫폼과 같은 애플리케이션에서 사용됩니다.
특징
- 개별 분배기 2개가 있는 LVPECL 출력 2개
- 낮은 가산 위상 지터
- LVPECL, LVDS, CML 및 HCSL 입력 지원
- 레벨 시프팅을 위한 별도의 입출력 공급 전압
- 산업 온도 지원
- 완전 무연 및 RoHS 규격 완전 준수
- 무할로겐 및 무안티몬 "친환경" 장치
- 패키징(무연 및 녹색):
- 16핀, TQFN 패키지(ZH)
사양
- -55~150°C 보관 온도 범위
- 125°C 접합 온도
- 최대 1.5GHz의 출력 주파수
- 70mA 전력 공급 전류
- -0.5V to 4.6V 접지 전위 범위에 대한 공급 전압(VDD, VDDO)
- -40~85°C 주변 작동 온도 범위
- 2.375~3.465V 코어 공급 전압 범위
애플리케이션
- 스위치 및 라우터 비롯한 네트워킹 시스템
- 고주파 백플레인 기반 컴퓨팅 및 전기통신 플랫폼

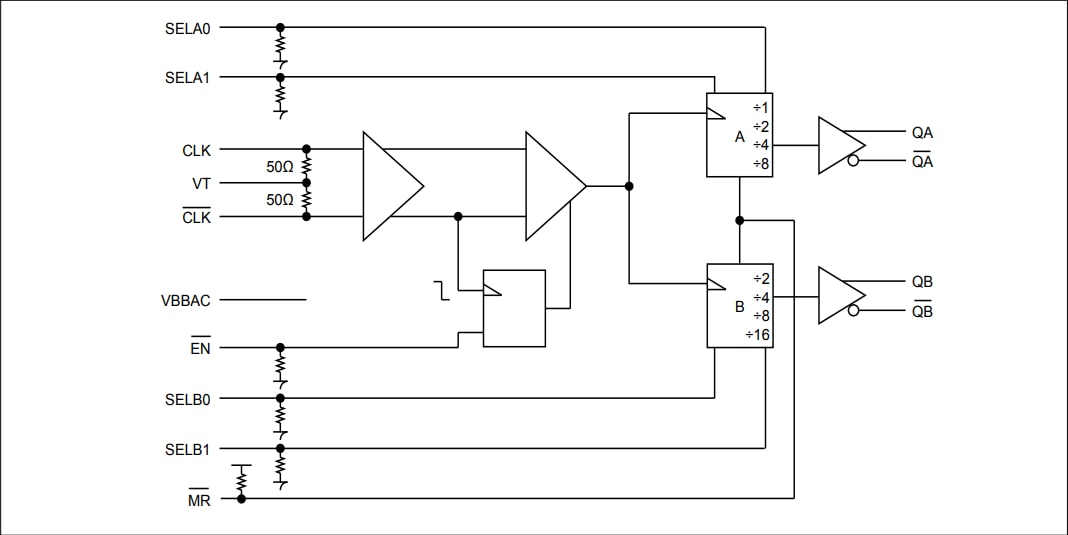

블록 선도
