Diodes Incorporated ZXMS81045SP IntelliFET® 하이 측 전원 스위치
Diodes Incorporated ZXMS81045SP IntelliFET® 하이 측 전원 스위치는 SO-8EP(타입 E) 노출 히트 싱크 패키지에 보호 및 진단 기능을 결합하고 있습니다. ZXMS81045SP는 충전 펌프식 게이트 공급 장치가 있는 통합 온도 및 전류 센서가 있는 모놀리식 N-채널 수직 전력 MOSFET을 제공합니다. 오프 상태에서 대기 전류가 낮습니다. 이 스위치는 입력 측에 대한 액티브 하이 3.3V 및 5V 로직 레벨 드라이브로 활성화됩니다.
Diodes Inc ZXMS81045SP는 부하 전류에 비례하는 진단 전류 감지 출력과 과부하 작동, 과열, 단락 또는 개방 부하 조건이 발생하는 경우 정의된 진단 오류 신호가 특징입니다.
특징
- 보호 기능
- 외부 구성 요소로 역 배터리 보호
- 전압에 의존하는 전류 제한
- 과열 보호(자동 재시작 기능 포함)
- 과전압 보호(부하 덤프 포함)
- 안정적인 부족전압 보호
- ESD 보호
- 외부 구성 요소로 접지 보호 손실
- 강화된 단락 회로 보호
- 과부하 작동, 과열 또는 단락 시정의된 오류 신호
- 진단 기능
- 비례 부하 전류 감지 출력
- 매우 낮은 부하 전류에서도 감지 정확도를 유지하기 위한 선형 전압 강하 조정
- 로직 입력으로 활성화됨
- 지정된 온도 및 전류 의존성
- 개방 부하 감지
- 온 상태에서 부하 전류 감지 사용
- 오프 상태에서 출력 전압 감지 사용
- 비례 부하 전류 감지 출력
애플리케이션
- 다음에 대한 진단 피드백을 제공하는 하이 측 스위칭:
- 12V 접지 부하
- 저항성, 유도성 및 용량성 부하
- 높은 돌입 전류 부하에 적합
- 백열등(P27W/P21W), 모터 등
- 다음을 위한 콤팩트한 저전력 대체품:
- 계전기, 퓨즈 및 이산 회로 대체
사양
- 작동 전압 5~28V
- 41V 최대 공급 전압
- 90mΩ 최대 온 상태 저항, TJ = +150°C
- 4A 공칭 부하 전류
- 1,200 표준 전류 감지비
- 25A 최소 전류 제한
- 0.5µA 최대 대기 전류, TJ = +25°C

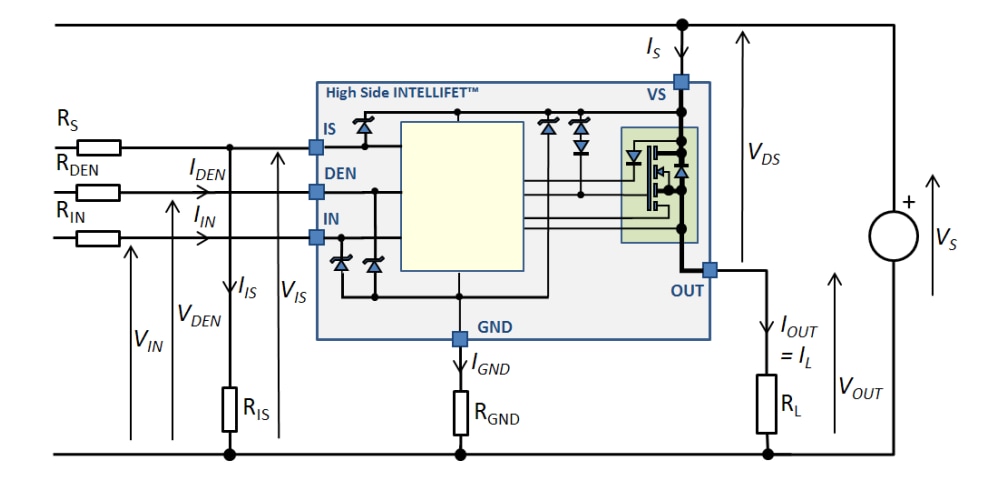

일반 애플리케이션 회로

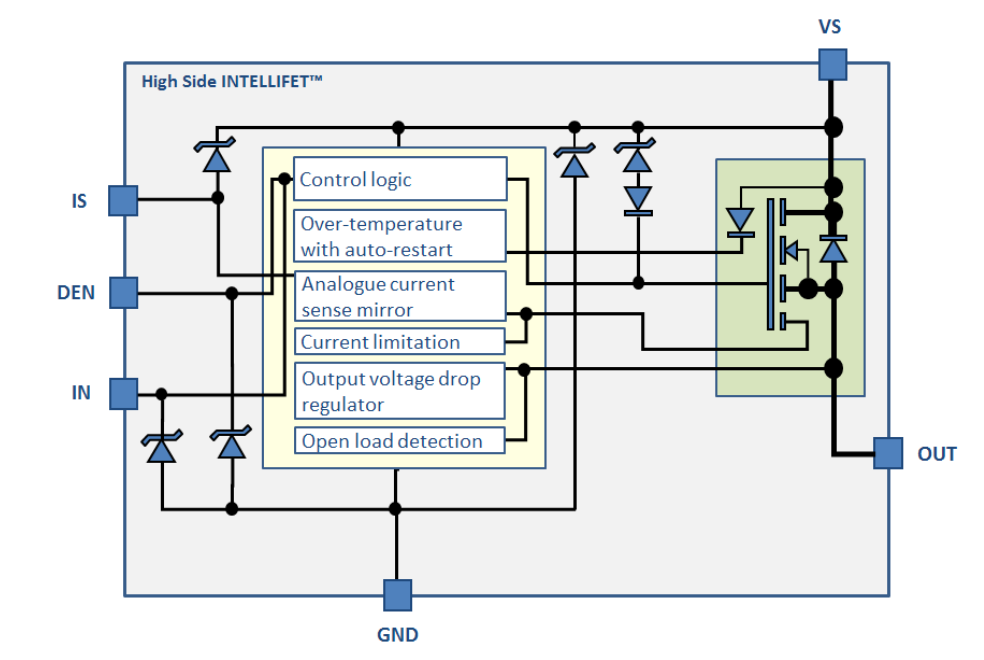

기능 블록 선도
