Diodes Incorporated PI3USB3000 고속 USB 2.0 1:2 Mux/DeMux 스위치

Diodes Incorporated PI3USB3000 고속 USB 2.01: 2 Mux/DeMux 스위치는 UQFN 10 패키지로 제공되는 2-1 차동 채널 멀티플렉서/디멀티플렉서 스위치입니다. 이 스위치는 최대 9V의 전압을 허용할 수 있는 D± 핀을 제공합니다. 4.75V에서 OVP(과전압 보호)가 구현되어 장치에서 과전압 상태가 감지되면 채널을 즉시 차단합니다. Diodes Inc PI3USB3000은 5.5GHz의 대역폭으로 USB 2.0 및 MHL 신호를 통과하여 탁월한 신호 무결성과 아이 다이어그램 개방 기능을 제공합니다.

특징

  • 차동 양방향 2:1 Mux/DeMux
  • 0~3.6V의 넓은 입력 전압 범위
  • MHL(모바일 고화질 링크) 스위치:
    • 대역폭(-3dB): 5.3GHz
      • RON(표준): 5.7Ω
      • CON(표준): 1.5pF(240MHz)
  • USB 스위치:
    • 대역폭(-3dB): 5.5GHz
      • RON(표준): 4.8Ω
      • CON(표준): 1.5pF(240MHz)
  • 0.1ns(표준)의 낮은 전파 지연
  • 낮은 오프 절연: -34dB(240MHz)
  • 낮은 혼선: -37dB(240MHz)
  • 낮은 소비전력: 35µA(표준)
  • 1.8~5.5V의 넓은 공급 전압
  • 제어 핀에서 1.8V 로직 지원
  • 보호 기능
    • 전원 차단 모드에서 누설 전류를 최소화하기 위한 전원 차단 보호
    • 최대 9V의 D± 허용 오차에 견디는 커넥터 핀(고전압 상태)
  • D±에서 과전압 보호
  • -40~+85°C 넓은 온도 범위
  • 완전 무연 및 RoHS 규격 완전 준수
  • 무할로겐 및 무안티몬 "친환경" 장치
  • 패키징(무연 및 녹색)
  • 10 접점, UQFN(ZUA), 1.5x2mm, 0.5mm(H), 0.6mm 피치

애플리케이션

  • 스마트폰
  • USB-C®
  • 태블릿
  • NB
  • PC

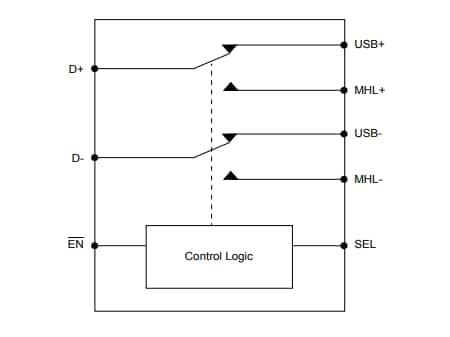

블록 선도

블록 선도 - Diodes Incorporated PI3USB3000 고속 USB 2.0 1:2 Mux/DeMux 스위치

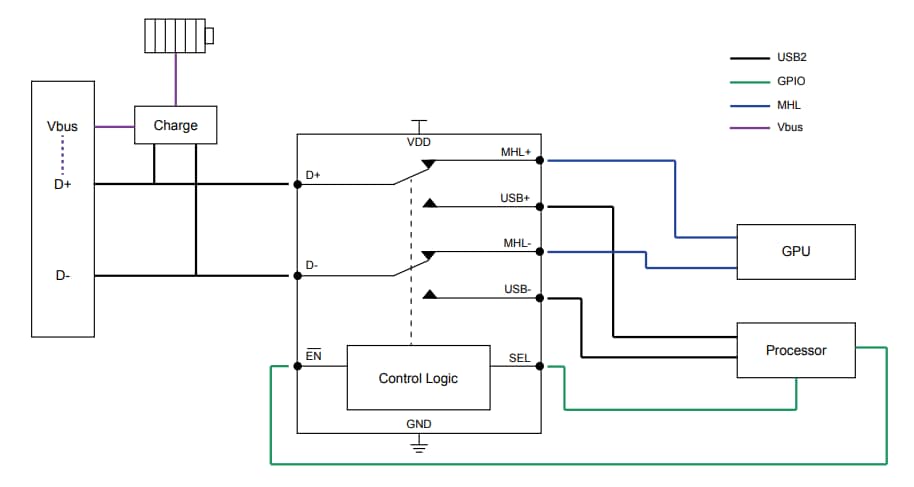

일반 애플리케이션

애플리케이션 회로도 - Diodes Incorporated PI3USB3000 고속 USB 2.0 1:2 Mux/DeMux 스위치
게시일: 2023-03-29 | 갱신일: 2023-04-06
