Diodes Incorporated PI3DPX8112 1-2 액티브 멀티플렉서 선형 ReDriver™
Diodes Incorporated PI3DPX8112 1-2 액티브 Mux 선형 ReDriver™는 DP2.0(UHBR13.5, UHBR10), DP1.4(HBR3), DP1.2(HBR2), DP1.1(HBR1) 및 DP1.0(RBR) 표준을 위해 최대 13.5Gbps를 지원하는 데이터 전송 속도를 제공하는 4 레인 DisplayPort 링크입니다. 채널 연결을 따라 삽입 손실을 보상하기 위한 최대 이퀄라이저 이득 제어는 +15dB(DP2.0(6.75GHz)) 및 +8.5dB(DP1.4(4.05GHz))입니다.
Diodes Incorporated PI3DPX8112 비차단 선형 ReDriver 설계 장치는 프리 슈트 및 디엠퍼시스 이퀄라이제이션 파형을 전달하는 차동 신호를 DFE로 소스 측에서 수신기 측으로 전송하도록 보장합니다. 이는 시스템 송신기 및 수신기에 의해 수행되는 전체 채널 링크 조정을 최적화하는 데 도움이 됩니다. CTLE 이퀄라이저는 ReDriver의 입력에 구현되어 ISI 지터를 줄이고 채널 손실을 보상합니다. 프로그래밍 가능 평탄 이득 및 선형 조절 기능은 아이 다이어그램 개방을 지원합니다.
조합 로직 제어 설계를 통해 사용자는 핀 스트랩 방식을 사용하여 유연한 설계 튜닝을 위한 다양한 EQ 이득, 평탄 이득 및 출력 스윙 선형성을 선택할 수 있습니다.
특징
- 4 레인 DisplayPort 작동을 위한 1-2 액티브 디멀티플렉서 구성
- 13.5Gbps DP2.0(UHBR13.5) 및 8.1Gbps DP1.4 속도를 커버하는 최대 13.5Gbps의 데이터 전송 속도
- 이퀄라이저 이득 값 선택을 위한 조합 로직 테이블을 통해 쿼드 레벨 핀 스트랩 제어
- 평탄 이득 및 출력 스윙 선형성 선택을 위한 쿼드 레벨 핀 스트랩 컨트롤
- 자동 절전 모드를 위한 입력 신호 감지
- 3.3V +/-0.3V 단일 전력 공급
- -40~+85°C 산업 온도 지원
- 무연 및 RoHS 규격 완전 준수
- 무할로겐 및 무안티몬 "친환경" 장치
애플리케이션
- 모바일 워크스테이션
- 게임 노트북
- 도킹, KVM 및 PC 주변 장치
- 디스플레이 모니터
- 산업용 컴퓨팅
- 임베디드 시스템

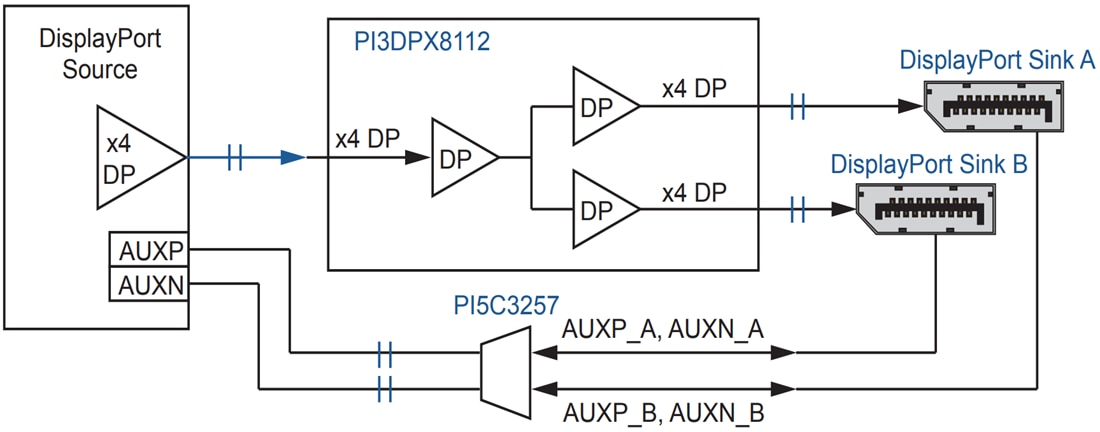

시스템 애플리케이션
