Diodes Incorporated PI3DPX1225Q 인터페이스 IC
Diodes Incorporated PI3DPX1225Q 인터페이스 IC는 내장형 Aux/SBU 스위치가 있는 10Gbps USB Type-C™ DP2.1/USB3 6:4 크로스바 선형 리드라이버입니다. 이 인터페이스 IC는 VESA DP Alt 2.1 UHBR10 및 USB 3.2 Gen 2 산업 표준을 준수합니다. 이 비차단 선형 리드라이버는 기존 CMOS 제한 리드라이버보다 가산 지터 수행에서 더 우수합니다. 이 IC는 각 DP/USB 모드에 대한 수신기 등가화, 평면 이득 및 -1dB 압축 출력 스윙이 특징입니다. PI3DPX1225Q IC는 3.3V 단일 전력 공급 전압에서 작동합니다. 이 인터페이스 IC는 AEC-Q100 인증을 받았고 PPAP가 가능하며 IATF 16949 인증 시설에서 제조되었습니다. PI3DPX1225Q IC는 RoHS 규격을 준수하고 40핀, 4mm x 6mm, WQFN (ZLB) 패키지로 제공됩니다. 이 장치는 특정 변경 제어, 스마트 조종석, RSE 및 ADAS가 필요한 자동차 애플리케이션에 적합합니다.
특징
- DP-ALT 출력을 위한 유연한 DP 2.1 UHBR10/USB 3.2 Gen 2 Type-C 스위칭
- 가변 비디오 프레임 속도 제어를 위한 무지연 디스플레이 포트 리드라이버
- DP 2.1 UHBR10(10Gbps) 및 USB 3.2 Gen 2(10Gbps) 표준 준수
- 각 DP/USB 모드에 대한 수신기 등가화, 평면 이득 및 -1 dB 압축 출력 스윙
- 비차단 초저 대기시간 선형 리드라이빙(투명 디스플레이 포트 링크 교육 지원)
- I2C프로그래밍 모드로 Type-C 플러그/언플러그 정상 및 반전 방향을 위한 내장형 제어 논리
- 최대 1MHz 슬레이브I2C모드 속도
- 단일 전력 공급 전압: 3.3V
- AEC-Q100 등급 3 지원 및 -40°C~85°C 온도 범위에서 작동
- 완전 무연 및 RoHS 규격 완전 준수
- 무할로겐 및 무안티몬 "친환경" 장치
- 패키징(무연 및 녹색):
- 40 핀, 4mm x 6mm, WQFN(ZLB)
애플리케이션
- 스마트 조종석
- RSE 및 ADAS(첨단 운전자 보조 시스템)

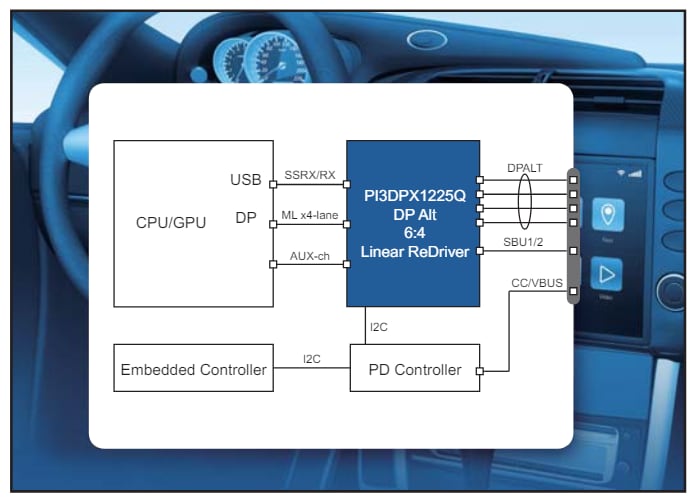

RSE 애플리케이션 다이어그램
게시일: 2024-04-30
| 갱신일: 2024-08-22
