Diodes Incorporated PI3CLS9606 I3C/I2C-bus 전압 레벨 변환기
Diodes Incorporated PI3CLS9606 I3C/I2C-bus전압 레벨 변환기는 기존I2C-bus/SMBus 애플리케이션 및 12.5MHz I3C-bus 애플리케이션을 위한 양방향 전압 레벨 변환을 가능하게 하는 2비트, 이중 공급 변환 송수신기입니다. PI3CLS9606은 자동 방향 감지, 1비트 입력-출력 포트 2개(An 및 Bn), 출력 인에이블 입력(OE) 1개, 공급 핀 2개(VCCA 및VCCB)가 특징입니다. VCCA 및VCCB 는 0.72V와 1.98V 사이의 모든 전압에서 공급할 수 있지만VCCA 는 적절한 작동을 보장하기 위해 VCCB 보다 작아야 합니다. PI3CLS9606은 I3C 및I2C프로토콜을 사용하는 레벨 변환 애플리케이션을 포함한 오픈 드레인 및 푸시-풀 애플리케이션에 사용할 수 있습니다.
포트 A는VCCA 를 기준으로 하며 포트 B는VCCB 를 기준으로 합니다. 액티브 하이 OE 핀은VCCA 를 기준으로 하며VCCA 또는VCCB 도메인 신호로 제어할 수 있습니다. 핀 OE에서 낮은 레벨 덕분에 출력이고 임피던스 오프 상태가 됩니다. Diodes Incorporated PI3CLS9606는 IOFF를 사용하는 부분 전원 차단 애플리케이션을 위해 전체적으로 지정된 IOFF 회로가 출력을 비활성화하여 장치 전원 차단 시 백 플로우 전류 손상을 방지합니다.
특징
- I3C/I2C-bus및 SMBus 양방향 레벨 변환기
- 포트 A 작동 공급 전압VCCA 범위 0.72~1.98V, 포트 B 작동 공급 전압VCCB 범위
- 0.72~1.98V: VCCA≤VCCB
- 액티브 하이 리피터 인에이블 입력
- 잠금 장치 없이 작동
- 전원 차단 고임피던스I2C-bus핀
- JESD22-A114에 따라 8KV HBM을 초과하는 ESD 보호
- 8리드, 1.4mm x 1.0mm X1DFN(KB8) 패키지
- 무연 및 RoHS 규격 준수
- 무할로겐 및 무안티몬, "친환경" 장치
사양
- 0.72~1.98V 변환 범위
- 52MHz 최대 신호 속도
- 2비트 필요
- 2.5ns 전파 지연 시간
- 3.5µA 작동 공급 전류
- -40~+85°C 주변/접합 온도 범위

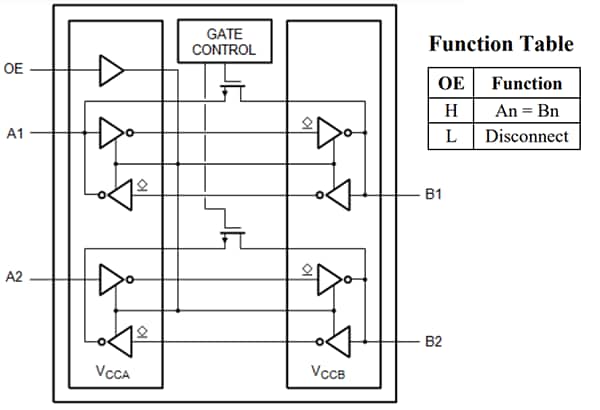

블록 선도
