Diodes Incorporated PI2EQX22024 USB Type-C™ 양방향 리타이머
Diodes Incorporated PI2EQX22024 USB Type-C™ 양방향 리타이머는 수신기 적응형 CTLE 및 송신기 3 탭 이퀄라이제이션을 포함하며 5GHz 신호 전송을 위해 최대 -23dB의 채널 손실을 보상할 수 있습니다. 이 장치는 USB Type-C 데이터 모드 작동을 위한 USB 3.2 표준을 제공합니다. I2C 인터페이스를 통해 작동 구성을 프로그래밍하여 1 레인 USB3.2 Gen1x1/Gen2x1, 1/2 레인 USB3.2 Gen1x1/Gen2x1 또는 USB3.2 Gen2x2를 선택할 수 있습니다.
Diodes PI2EQX22024는 표준 1.8v Vdd 전원 공급 장치를 활용하여 우수한 절전 관리를 달성합니다. 이 리타이머는 액티브 모드(U0) 및 절전 모드(U1, U2, U3)용 USB 링크 전력 관리 상태를 준수합니다. USB Rx 감지 기능은 TX 단자의 플러그 상태를 지속적으로 모니터링합니다. 또한, LFPS 신호 감지기는 USB 모드의 LBPM(PWM 메시지 기반 LFPS)을 감지합니다. PI2EQX22024는 대기 시간이 매우 짧으며 신호 입력에서 출력(1ns 미만)까지 다양한 USB 장치 간에 우수한 상호 운용성을 제공하는 비트 레벨 리타이머 설계의 장점을 갖추고 있습니다.
특징
- USB 10Gbps 및 5Gbps 표준 준수
- 듀얼 포트 USB 지터 클리닝 지원
- -23dB 채널 손실 보상(5GHz)
- 1Ns 미만의 낮은 대기 시간
- CTLE(적응형 연속 시간 선형 이퀄라이저)
- 기준 클록 설계 없음
- 절전 제어를 위한 Rx 종단 감지
- 3 탭 송신기의 선택 가능한 조절
- 1.8mV ±90mV 단일 전원 공급 장치
- 완전 무연 및 RoHS 규격 완전 준수
- 무할로겐 및 무안티몬 "친환경" 장치
애플리케이션
- 태블릿, 스마트폰, 노트북, 데스크톱 및 일체형 PC를 포함한 소스 장치
- 모니터 및 TV를 포함한 싱크 장치
- PC 도킹, 액티브 케이블, 동글(어댑터)

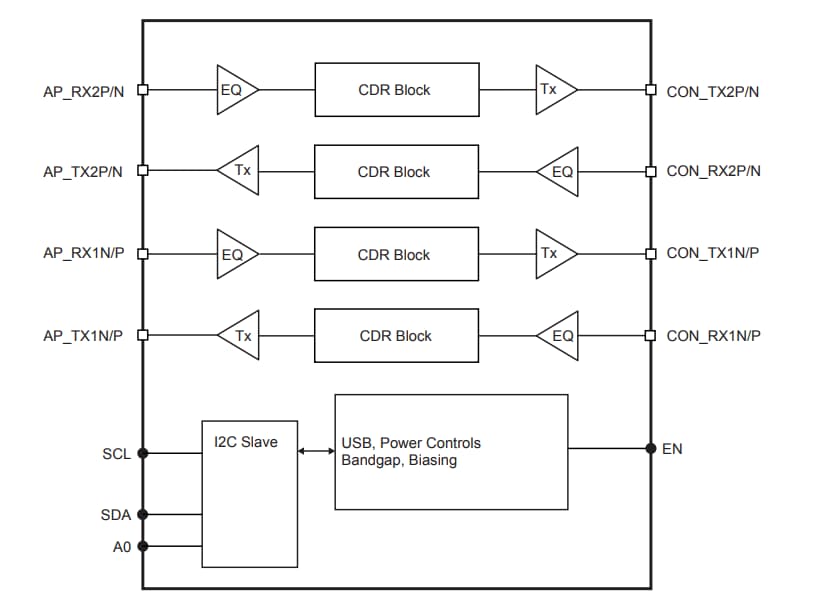

양방향 리타이머 블록 선도

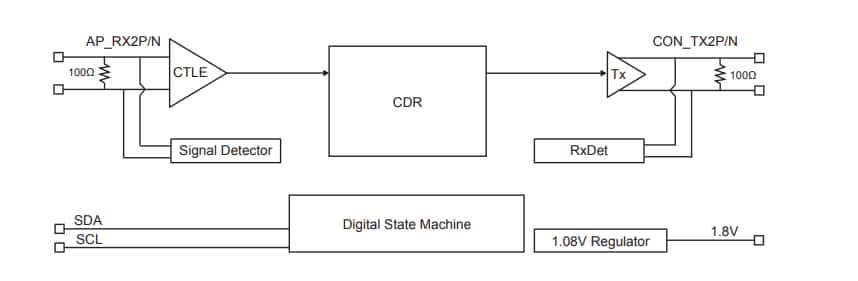

기능 리타이머 블록 선도
OP_MODE<3:0>에 대한 채널 구성
