Diodes Incorporated PAM8965 12W 스테레오 클래스 D 오디오 증폭기
Diodes Incorporated PAM8965 12W 스테레오 클래스 D 오디오 증폭기는 통합 동기식 부스트 변환기가 있는 고효율 전력 증폭기입니다. 이 전력 증폭기는 4Ω 스피커에 각각 12W를 제공하는 2개의 채널을 구동할 수 있습니다.통합 PAM8965 증폭기는 7.4V VBAT에서 92% 시스템 효율을 달성할 수 있습니다. 이 장치는 7.4V VBAT에서 10mA의 낮은 대기 전류와 0.7μA의 매우 낮은 셧다운 전류를 소비합니다. PAM8965 오디오 증폭기는 스피커를 위한 DC 보호 및 단락 보호 및 과열 차단 시 자동 복구 기능을 갖추고 있습니다. 일반적으로 휴대용 전자 장치, Bluetooth 스피커, 무선 스피커, 음악 기기, 고정전용량 압전 액추에이터 드라이브, PDA, GPS, 가상 현실 3D 액티브 피드백 및 게임기에 사용됩니다.
특징
- 2.8~5V 공급으로 작동
- 2 x 12W(10% THD+N)(4Ω 부하, 7.4V VBAT)(2SxP)
- 2 x 8W(10% THD+N)(6Ω 부하, 3.7V VBAT)(1SxP)
- 자동 이득 제어는 다음에 응답합니다.
- 열 폴드백
- 비 클립 전력 제한
- 이득 핀
- 6~26dB(0.5dB 단계씩 조절)로 외부에서 조절 가능한 이득
- 7.4V VBAT에서 92%의 아주 높은 시스템 전반 효율
- 부스트 + 스테레오의 경우 7.4V VBAT에서 10mA의 매우 낮은 IQ
- 0.7μA 매우 낮은 셧다운 전류
- 스피커를 위한 DC 보호
- 단락 보호 및 과열 차단 시 자동 복구 기능
- 외부 오디오 피드백 핀
- 무연 및 RoHS 규격 준수
- 무할로겐 및 무안티몬 "친환경" 장치
애플리케이션
- 휴대용 전자 장치
- Bluetooth 스피커
- 무선 스피커
- 고 정전용량 압전 액추에이터 드라이브
- 음악 기기
- 가상현실 3D 액티브 피드백
- PDA 및 GPS
- 게임 기기

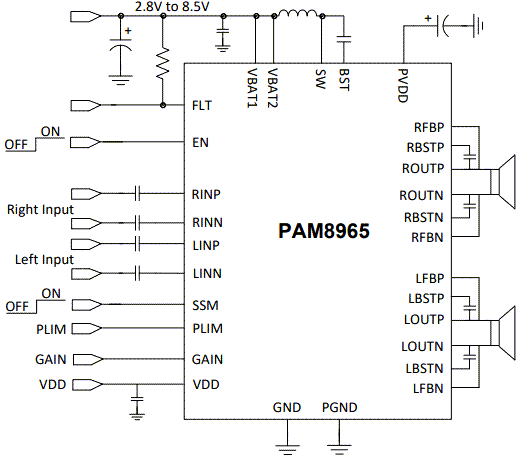

일반 애플리케이션 회로
블록 선도
평가 키트
게시일: 2021-08-06
| 갱신일: 2022-03-22
