Diodes Incorporated PAM8907 31VPP 출력 압전 음향기 드라이버
Diodes Incorporated PAM8907 31VPP 출력 압전 음향기 드라이버(부스트 변환기 포함)는 최대 31VPP 출력으로 세라믹/압전 음향기를 구동할 수 있는 압전 경적 드라이버입니다. 통합 부스트 변환기를 구현하는 PAM8907은 더 큰 출력 사운드를 위한 더 높은 SPL(음압 레벨), 더 긴 대기 시간을 위한 더 낮은 대기 전류 및 작동 수명 연장을 위한 자동 턴온/오프 기능을 갖춘 최적화된 솔루션을 제공합니다. PAM8907 드라이버는 배터리 작동식 추적기, 압전 경적 또는 알람 관련 애플리케이션에 이상적입니다.
Diodes Incorporated PAM8907 31VPP 출력 압전 음향기 드라이버에는 1.8MHz의 표준 주파수에서 작동하는 부스트 변환기가 통합되어 있습니다. 이 장치는 통합 부스트 변환기와 고유한 압전 음향기 드라이버 기술을 결합하여 작은 돌입 전류, 낮은 EMI 및 매우 효율적인 시스템 성능을 허용합니다. PAM8907 부스트 변환기 출력은 다양한 애플리케이션에 사용하기 위해 최소한의 외부 구성 요소로 11V 또는 15.6V 중 하나로 설정할 수 있습니다.
PAM8907은 내장형 자동 셧다운 및 웨이크업 기능을 갖추고 있어 더욱 확장된 작동 수명을 제공합니다. 또한 이 장치는 과열 차단 보호, 과전류 보호, 과전압 보호 및 부족전압 록아웃 보호 기능으로 안전한 시스템 작동을 보장합니다. PAM8907은 U-QFN2020-10 패키지로 제공되며 공급 전압 범위는 1.8~5.5V입니다.
특징
- 1.8~5.5V 공급 전압 범위
- 인터그레이드 부스트 변환기 VOUT = 11V 또는 15.6V
- 최대 31VPP로 압전 음향기 구동
- 매우 짧은 턴온/턴오프로 설계된 고속 드라이버
- 셧다운 모드에서 전압 교차 출력 없음
- 셧다운 모드에서 높은 임피던스 출력
- 셧다운 전류가 1μA 미만인 낮은 전류 소비
- 자동 셧다운 및 웨이크업 컨트롤
- 공간 절약형 U-QFN2020-10 패키지로 제공
- 완전 무연 및 RoHS 완전 준수
- 무할로겐 및 무안티몬, "친환경" 장치
애플리케이션
- BLUETOOTH® 또는 무선 위치 추적기
- 공기 가습기 또는 초음파 관련 압전 드라이버 애플리케이션
- 보안 장치, 가전 제품
- 햅틱 피드백

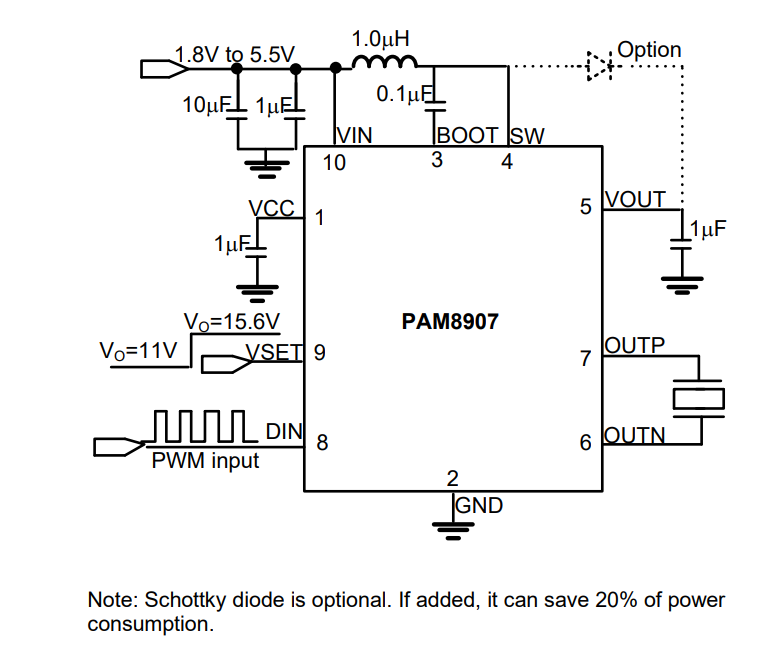

일반 애플리케이션 회로
블록 선도
게시일: 2021-06-23
| 갱신일: 2022-03-11
