Diodes Incorporated PAM8906 압전 음향기 드라이버
Diodes Incorporated PAM8906 압전 음향기 드라이버는 최대 36VPP 출력으로 압전 음향기를 구동할 수 있는 내장형 부스트 컨버터를 제공합니다. PAM8906은 더 큰 출력음과 더 낮은 대기 전류를 위해 더 높은 음압 레벨 (SPL ) 로 최적화된 솔루션을 제공하고 배터리 지속시간 연장을 위한 자동 켜기/끄기 기능을 제공합니다. 이 장치는 배터리로 작동되는 압전 음향기 또는 알람 관련 애플리케이션에 이상적입니다.
PAM8906은 통합 부스트 컨버터와 결합된 고유한 압전 음향기 드라이버 기술을 구현하여 작은 돌입 전류와 낮은 EMI를 제공하면서도 높은 시스템 효율성을 제공합니다. 통합 부스트 컨버터는 1.8MHz의 고정 주파수에서 스위치되므로 결과적으로 소형 0.47µH 인덕터로 작동할 수 있습니다. PAM8906은 10V, 12V 및 18V 출력 전압 (VOUT) 옵션을 제공합니다.
Diodes Inc PAM8906 드라이버는 다양한 압전 음향기 애플리케이션에 대해 외부 PWM 입력 또는 자체 여기 모드 (이 모드에서는 10V 및 12V만 지원됨) 로 작동합니다. 또한 이 장치는 과열 차단, 과전류, 과전압 및 부족전압 록아웃 보호 기능으로 안전한 시스템 작동을 보장합니다.
PAM8906은 더 작은 PCB 설치 면적과 더 높은 SMT 수율을 위해 MSOP-10 패키지로 제공됩니다.
특징
- 공급 전압 범위: 2.1V ~ 5.5V
- VOUT = 10V, 12V 또는 18V의 통합 부스트 컨버터
- 자동 차단 및 웨이크업 컨트롤
- 외부 PWM 입력 또는 자체 여기 모드 지원
- 셧다운 전류가 1μA 미만인 낮은 작동 전류
- 매우 짧은 켜기/끄기 기능으로 설계된 고속 드라이버
- 차단 모드에서 높은 임피던스 출력
- 공간 절약형 MSOP-10 패키지로 제공
- 완전 무연 및 완벽한 RoHS 준수
- 무할로겐 및 무안티몬 "친환경" 장치
애플리케이션
- 연기/가스/물 경보 또는 산업 보안 경보
- 공기 가습기 또는 초음파 관련 압전 드라이버 애플리케이션
- 보안 장치, 가전제품
- 햅틱 피드백

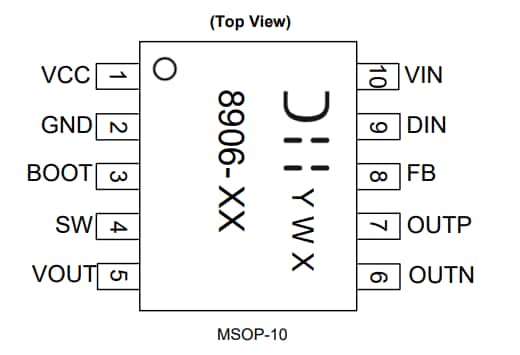

핀 할당

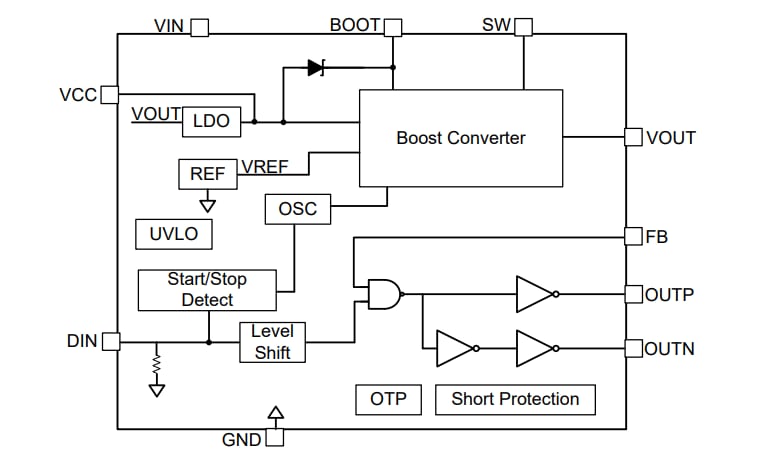

블록 선도
