Diodes Incorporated LSF0204x 레벨 변환기
Diodes Incorporated LSF0204x 레벨 변환기는 푸시-풀 및 오픈 드레인 애플리케이션에서 구동 전류를 설정하기 위한 외부 풀업 저항기가 있는 4채널 양방향 다중 전압 레벨 변환기입니다. 이 장치는 0.8 V ~ 4.5 V (Vref_A)에서 작동하는 A 포트와 1.8 V ~ 5.5 V (Vref_B)의 B 포트가 있는 범용 레벨 변환기입니다. LSF0204x 레벨 변환기는 EN 핀을 사용하여 활성화됩니다. EN 핀이 HIGH 상태이면 변환기 스위치가 켜지고 핀이 LOW 상태면 스위치가 꺼집니다.
LSF0204x 레벨 변환기는 128 mA의 연속 채널 전류, -0.5 V ~ 6 V의 공급 기준 전압 범위, -50 mA 입력 클램프 전류(VI < 0) 가 특징입니다. 이 레벨 변환기는 ADAS(첨단 운전자 보조 시스템), HEV/EV 배터리 관리 시스템, 텔레콤 인프라 및 PmBus™, SMBus™ 및 I2C 인터페이스에 사용됩니다.
특징
- 푸시-풀 및 오픈 드레인 애플리케이션에서 구동 전류를 설정하는 외부 풀업 저항기
- 상향/하향 변환:
- 100MHz 이하, CL=15pF 및 30pF
- ≤ 50MHz; CL=50pF
- 다음 사이에서 양방향 전압 레벨 변환:
- 0.8 V 및 1.8 V, 2.5 V, 3.3 V 및 5 V
- 1.2 V 및 1.8 V, 2.5 V, 3.3 V 및 5 V
- 1.8 V 및 2.5 V, 3.3 V 및 5 V
- 2.5 V, 3.3 V 및 5 V
- (3.3 V 및 5 V)
- JESD 22를 초과하는 ESD 보호:
- 2000V HBM (A114)
- 1000V CDM (C101)
- 래치업이 JESD 17에 따라 100mA 초과
- AEC-Q100 등급 1(LSF0204Q),-40 °C ~ 125 °C 온도 범위로 지정됨
애플리케이션
- GPIO, MDIO, SDIO, SVID 및 UART
- PMBus™, SMBus™, I2C 및 기타 인터페이스
- LSF0204:
- 전기통신 인프라
- 산업
- 고성능 컴퓨팅
- PC, 네트워킹 및 노트북
- 스마트폰
- 태블릿
- LSF0204Q:
- 디지털 인포테인먼트 클러스터
- ADAS(첨단 운전자 보조 시스템)
- 고성능 차량 컴퓨팅 비전
- HEV/EV 배터리 관리 시스템

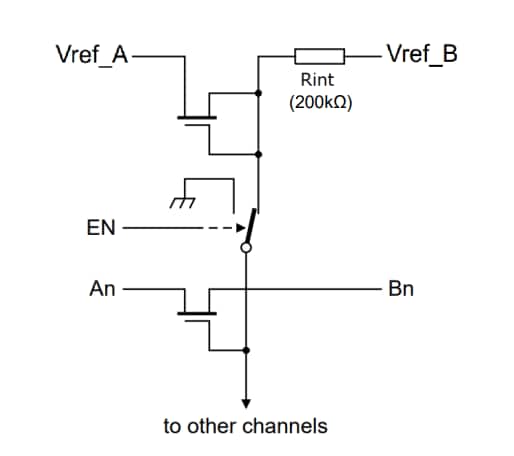

기능 선도
