Diodes Incorporated DPS1135 USB PD(Power Delivery) 스위치
Diodes Inc. DPS1135 USB 전력 공급 스위치는 USB PD(Power Delivery) 및 최대 24V의 기타 핫스왑 애플리케이션에 맞게 최적화된 단일 채널 전력 스위치 제품군의 일부입니다. 최대 5A의 정격 전류를 제공하는 DPS1135는 최대 100W의 고전력 애플리케이션에 매우 적합합니다. FRS(Fast Role Swap)를 특징으로 하는 DPS1135는 연결된 USB Type-C™ 전원 장비로 외부 허브에 전원을 공급하는 것과 같이 시스템 전원을 신속하게 유지하기 위한 전원 스위칭 기능을 지원합니다.
DPS1135는 포괄적인 수준의 보호 및 복구 메커니즘을 제공하므로 별도로 생성할 필요가 없습니다. 이를 통해 전체 시스템 설치 공간을 대폭 줄이고 BOM 비용을 절감하며 설계 시간을 단축할 수 있습니다. 과도한 전압으로부터 업스트림 장치를 보호하는 기능은 내장형 역방향 전류 보호 장치에 의해 처리되며 이 장치는 입력 및 출력 포트를 지속적으로 모니터링합니다. 단락 보호 및 과열 차단 기능은 시스템에 대한 영향(예: 외부 결함 조건으로 인한 영향)을 제한하여 전체 시스템 견고성과 신뢰성을 개선합니다.
구성 가능한 기능은 설계 유연성을 극대화하고 시기 적절한 안전 상태를 보장하기 위해 입력 및 출력 포트에 대한 독립적인 신속 방전을 포함합니다. 입력 전압 및 출력 전류 제한을 설정하여 다운스트림 연결 장치를 보호할 수도 있습니다. 조절 가능한 상승 시간은 돌입 전류를 최소화하고 시스템 안정성을 제공합니다. 소형 QFN4040 패키지로 제공되고, 0.8mm의 로우 프로파일 높이와 4mm x 4mm의 설치 공간을 갖는 Diodes Inc. DPS1135는 모바일 컴퓨팅, PC 주변 장치, 홈 전자 장치, 계측기 및 기타 많은 USB Type-C 애플리케이션과 같은 최종 시스템에 바로 통합됩니다.
특징
- 4.5~24V의 넓은 작동 전압 범위
- 조절 가능 전류 및 전압 제한 기능이 통합된 1 채널 전원 스위치
- 2개의 외부 제어 핀을 통해 입력 및 출력 포트를 개별적으로 또는 동시에 방전할 수 있음
- 2µs의 빠른 단락 반응 속도
- 30mΩ에서 내장형 MOSFET의 RDS(ON)
- 기동 시 조절 가능한 DV/DT 제어
- 입력 부족전압 록아웃, 역 전압 및 전류 차단, 과열 차단, 과전류 및 단락 보호와 같은 포괄적인 내장형 오류 감지 및 복구 메커니즘
- 7ms(표준)에서 블랭킹 시간이 있는 장애 보고(FAULTB)
- 빠른 역할 전환 지원
- 완전 무연 및 RoHS 규격 완전 준수
애플리케이션
- 노트북, 데스크톱, AIO PC, 서버 및 태블릿
- 도킹 스테이션, 범용 및 멀티미디어 허브
- FPTV, PC 모니터
- 셋톱박스, 거주지 게이트웨이 및 저장 장치
- 산업 및 자동차 애플리케이션에서 전력 보호

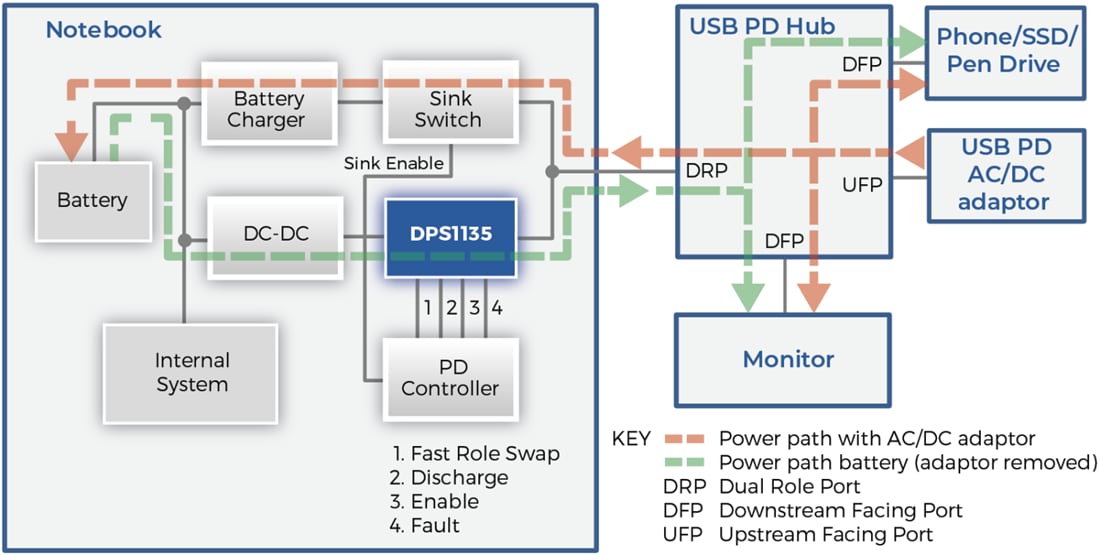

일반 애플리케이션
게시일: 2021-11-05
| 갱신일: 2022-03-11
