Diodes Incorporated DMN3012LEG MOSFET
Diodes Incorporated DMN3012LEG MOSFET은 낮은 온 저항과 빠른 전환 속도를 제공하는 30V 동기식 N-채널 강화 모드 MOSFET입니다. 이 RoHS 규격 준수 MOSFET은 낮은 입력 정전용량과 향상된 신뢰성을 제공하며 100% UIS (Unclamped Inductive Switch) 견고성 테스트를 거친 제품입니다. DMN3012LEG MOSFET은 전력 손실을 줄이고 높은 전력 밀도, 고효율 및 고주파 성능에 맞게 최적화된 LDMOS(측면 확산 MOS) 설계가 특징입니다. 이 MOSFET은 DC-DC 컨버터 및 고효율 전원 관리 애플리케이션에 이상적입니다.
특징
- 제조 시 100% UIS(클램프 되지 않은 유도성 스위치) 테스트
- 낮은 온 상태 저항
- 낮은 입력 정전용량
- 빠른 스위칭 속도
- 무연 마감 처리
- 피크 전력 효율: 95%
- 경부하에서 향상된 성능
- 시스템 온도 감소
- 신뢰성 개선
- RoHS 규격 준수
사양
- 드레인 소스 저항: 12mΩ
- 작동 온도 범위: -55~150°C
- 전력 손실: 2.2W
애플리케이션
- DC-DC 변환기
- 전력 관리 기능
- 5V 게이트 드라이브 애플리케이션에 맞게 최적화
회로도

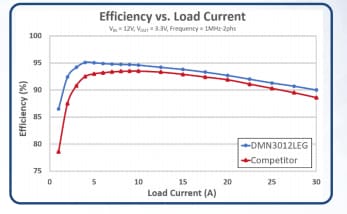

성능 벤치마크 다이어그램
게시일: 2020-06-08
| 갱신일: 2024-08-01
