Diodes Incorporated AS333Qx 자동차용 Micropower CMOS연산 증폭기
Diodes Incorporated AS333Qx 자동차용 마이크로파워 CMOS 연산 증폭기는 초핑 안정화 기술로 설계된 자동차용 고정밀 증폭기입니다. 이 기술은 대부분의 RRIO(레일-레일 입력 및 출력) 증폭기의 1/f 잡음 및 교차 왜곡을 제거합니다. AS333Qx RRIO 증폭기(레일-레일 입력 및 출력)는 최대 출력 전압 스윙 성능과 전원 레일을 넘어 확장된 100mV 공통 모드 전압을 제공합니다. 이 증폭기는 1.6~5.0V 단일 공급 또는 ±0.8V 및 ±2.5V 이중 공급 애플리케이션에서 작동하도록 완전히 지정되었습니다. 이 장치는 속도/전력 소비 비율이 우수하여 350kHz 이득 대역폭을 제공하는 동시에 17μA 정동작 전류만 소비합니다. 8μV의 낮은 입력 오프셋 전압과 0.02μV/°C의 제로 드리프트 오프셋 전압으로 정밀도가 필요한 애플리케이션, 특히 저전력 및 고정밀 애플리케이션에 이상적입니다.
Diodes Incorporated AS333Qx는 AEC 인증을 받았으며 자동차 애플리케이션용으로 설계되었습니다. 이 장치는 모든 공급 전압 중에서 -40~+125°C에서 작동하도록 지정된 등급 1 온도 범위를 제공합니다. 넓은 온도 범위와 높은 ESD 허용 오차는 열악한 응용 분야에서 사용을 용이하게 합니다.
특징
- 8μV(표준) 낮은 입력 오프셋 전압
- 0.02μV/°C(표준) 제로 드리프트
- 0.01~10Hz 잡음 1.1μVPP
- 1.8~5.5V 공급 전압
- 레일-레일 입력 및 출력
- VCM 공급 레일(100mV 초과, VCC =1.8~5.5V)
- 최대 200pF C 부하의 Unity 이득 안정성
- 350kHz 이득 대역폭
- 17μA(표준)의 낮은 무부하 전류
- 0.12V/μs 슬루율(표준)
- -40~+125°C 작동 주변 온도 범위
- ESD 보호 JESD 22, 4,000V HBM(A114)
- SOT25 패키지
- 완전 무연 및 RoHS 규격 완전 준수
- 무할로겐 및 무안티몬 "친환경" 장치
애플리케이션
- 배터리 전원 공급식 센서
- 펌프
- 차량 센서
- 저전압 전류 감지
- 센서 신호 조정
- 센서 인터페이스
관련 제품
Diodes Incorporated AS333x 마이크로파워 CMOS 연산 증폭기
1/f 잡음 및 크로스오버 왜곡을 제거하는 초핑 안정화 기술을 구현합니다.

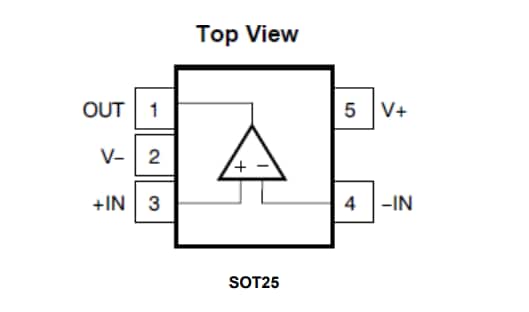

핀 할당
일반 애플리케이션
