Diodes Incorporated APR3401 동기식 정류 컨트롤러
Diodes Incorporated APR3401 동기식 정류 컨트롤러는 DCM/QR/CCM 작동에서 동기식 정류를 위한 2차측 MOSFET 드라이버입니다. 동기식 정류 기능은 2차측 정류기 전력 손실을 줄이고 고 성능 솔루션을 제공합니다. 1 차 MOSFET 게이트-소스 전압을 감지하는 SOT26 패키지로 제공되는 APR3401는 적은 외부 구성 요소로 이상적인 드라이브 신호를 출력할 수 있습니다.
특징
- DCM/QR/CCM 작업 플라이백을 위한 동기식 정류
- 공진 링 간섭 제거
- 외부 구성 요소가 거의 없음
- SOT26 패키지
- JESD22-A113에 따른 MSL(수분 민감도 레벨) 1
- 완전 무연 및 RoHS 규격 완전 준수
- 무할로겐 및 무안티몬 "친환경" 장치
애플리케이션
- 어댑터/셀용 충전기/무선 전화
- ADSL 모뎀
- MP3
- 기타 휴대용 장치
사양
- 작동 공급 전압 범위: 0V ~ 40V
- 표준 공급 전압 시동 전류: 150µA
- 표준 공급 전압 작동 전류: 190µA
- 9V 표준 VDD 핀 조정 전압
- 시간 범위에서 최소 게이트 드라이버: 1.6µs~2.4μs
- 게이트 임계 값
- 0V~1V 턴온 범위
- -23mV~-7mV 턴 오프 범위
- 주변 온도 범위: -40°C~+85°C
- JESD22-B102에 따라 납땜 가능한 무광택 주석 도금 리드

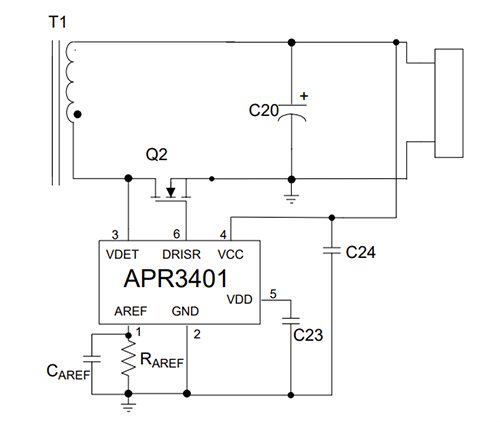

일반 애플리케이션 회로
블록 선도
추가 자료
게시일: 2023-08-01
| 갱신일: 2023-08-16
