Diodes Incorporated AP62150 동기식 벅 변환기
Diodes Incorporated AP62150 동기식 벅 변환기는 90mΩ 하이 사이드 전력 MOSFET과 65mΩ 로우 사이드 전력 MOSFET을 완전히 통합하여 고효율 강압 DC-DC 변환 기능을 제공합니다. 1.5A AP62150 동기식 벅 변환기는 4.2V ~ 18V의 넓은 입력 전압 범위와 0.8V ~ 7V의 출력 전압 범위가 특징입니다.
Diodes Inc. AP62150는 COT(Constant On-Time) 제어 장치로 구현되어 외부 구성 요소 수가 최소화됩니다. COT는 빠른 과도 응답, 부드러운 루프 안정화 및 낮은 출력 전압 리플을 달성합니다. 또한 AP62150는 EMI(전자기 간섭) 감소에 맞게 최적화되어 있습니다.
이 장치는 MOSFET 턴온 및 턴 오프 시간을 희생하지 않고도 스위칭 노드 링잉을 방지하는 독자적인 게이트 드라이버 방식을 갖추고 있습니다. 이는 MOSFET 스위칭으로 인한 고주파 방사 EMI 잡음을 줄입니다.
AP62150은 UVLO(부족전압 록아웃), 사이클 바이 사이클 밸리 전류 제한 및 열 셧다운과 같은 보호 회로를 제공합니다. AP62150은 SOT563 및 TSOT26 패키지로 제공됩니다.
특징
- 4.2V ~ 18V VIN
- 0.8V ~ 7V 출력 전압(VOUT)
- 1.5 A 연속 출력 전류
- 0.8V ±1% 기준 전압(TA = +25°C)
- 135μA 낮은 대기 전류(펄스 주파수 변조)
- 1.3MHz 스위칭 주파수 (VIN = 12V, VOUT = 5V)
- EMI 감소를 위한 고유한 게이트 드라이버 설계
- 보호 회로
- UVLO(부족전압 로크아웃)
- 사이클 바이 사이클 밸리 전류 제한
- 과열 차단
- 무연 및 RoHS 규격 완전 준수
- 무할로겐 및 무안티몬 "친환경" 장치
애플리케이션
- 5 V 및 12 V 분산 전원 버스 공급 전압
- 평면 스크린 TV 세트 및 모니터
- 백색 가전 및 소형 소비자 전자 장치
- FPGA, DSP 및 ASIC 전원
- 홈 오디오
- 네트워크 시스템
- 게이밍 콘솔
- 가전제품
- 범용 PoL(Point-of-Load)

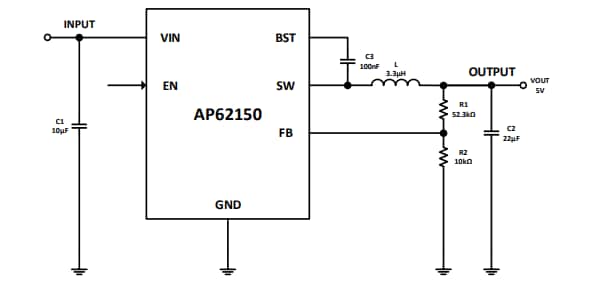

일반 애플리케이션 회로
