Diodes Incorporated AP43776Q USB Type-C™ 프로토콜 디코더

Diodes Incorporated AP43776QUSB 타입-C™프로토콜 디코더는 고집적, 듀얼 채널, PD3.1/PPS BC1.2 QC 프로토콜 디코더입니다. 이 프로토콜 디코더는 20mV/단계 전압 분해능으로 3.3~21V의 전체 PPS APDO 범위를 지원합니다. AP43776Q 프로토콜 디코더는 또한 전력 관리를 위해 50mA/단계 분해능으로 최대 6A 전류를 지원합니다. 이 프로토콜 디코더는 e-Maker 감지, VCONN 30MA 기능, I2C 인터페이스 및 인터럽트, 배터리 부족을 위한 출력 전력 감소, DP와 DN 사이의 수분 감지 기능을 갖추고 있습니다. AP43776Q 프로토콜 디코더에는 전압 및 온도 측정을 위한 ADC와 멀티채널 멀티플렉서가 내장되어 있습니다.

AP43776Q 프로토콜 디코더는 전압 및 온도 측정을 위한 임베디드 MCU 및 내장 ADC 변환기를 제공합니다. 이 프로토콜 디코더는 연결된 2개의 USB Type-C PD 장치 간의 전력 공유 방식과 같은 스마트 전력 관리 기능을 지원합니다. AP43776Q 프로토콜 디코더는 RoHS 규격을 준수하고 무연, 무할로겐 및 무안티몬입니다. 이 프로토콜 디코더는 특정 변경 제어가 필요한 자동차 애플리케이션에 이상적입니다.

특징

AEC-Q100 인증:
- 장치 온도 등급:
  - -40~125°C 온도 범위
- 장치 HBM ESD 분류 레벨 H3A
- 장치 CDM ESD 분류 레벨 C5
듀얼 채널 독립 USB Type-C PD3.1/PPS 디코더
6206 USB-IF PD3.1/PPS 인증 TID
QC20211008263 급속 충전 QC5 인증 번호
PD3.1/PPS Vout 전체 범위(3.3~21V 전압 범위)
QC2.0/3.0/4/4/+/5용 BC1.2 DCP 모드 준수
Type-C PD 디스플레이 포트 대체 모드
다운스트림 장치 및 데이터 전송 허용

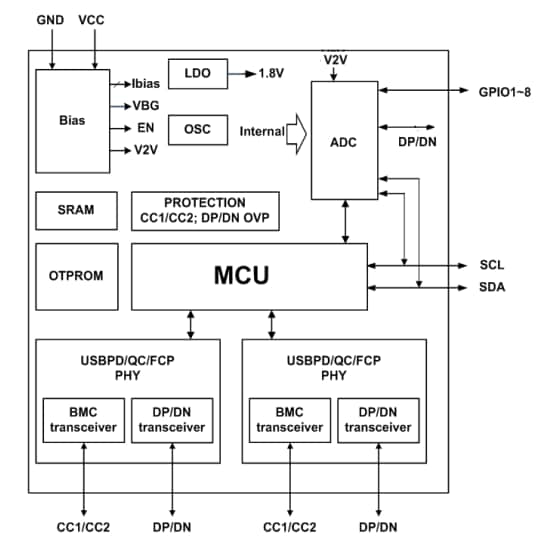

전압 및 온도 측정을 위한 내장형 ADC 및 다중 채널 멀티플렉서
e-Marker 감지 및 VCONN 30mA 기능
케이블 손실 보상

I2C 인터페이스 및 인터럽트
다양한 애플리케이션을 지원하는 다목적 I/O
최대 24V까지 CC1/CC2-VBUS 단락 보호
DP와 DN 간 수분 감지
외부 NTC를 통한 열 보호
낮은 배터리를 위한 출력 전력 부하 경감
사용자 지정을 위한 MTP ROM(다중 시간 프로그래밍 가능 ROM) 블록이 있는 기본 애플리케이션 프로그램용 12KB OTP ROM이 있는 내장 MCU
W-QFN4040-20(SWP) (4x4, 0.5mm 피치) 패키지
RoHS 준수
무연, 무할로겐 및 무안티몬
