Diodes Incorporated AP3928 범용 AC 강압 전력 전환기
Diodes Incorporated AP3928 범용 AC 강압 전력 전환기는 비절연형 벅 솔루션이 있는 가전제품 및 IoT 애플리케이션을 위해 설계되었습니다. AP3928은 700V 고성능 MOSFET 및 좌표를 단일 권선 인덕터와 통합하고 있습니다. 이러한 높은 수준의 통합으로 외부 구성 요소 수가 줄어들고 BOM(자재 명세서) 비용이 낮은 솔루션을 구현할 수 있습니다.
Diodes AP3928 범용 AC 강압 전력 전환기는 높은 출력 전류, 우수한 정전압 조정 및 높은 변환 효율을 제공합니다. 부하가 감소함에 따라 피크 전류와 스위칭 주파수가 지속적으로 감소하여 경부하 조건에서 우수한 성능을 구현하고 전체 시스템 효율성을 향상시킵니다.
AP3928 전환기의 다중 보호 기능은 시스템의 안전성과 신뢰성을 향상시킵니다. 이러한 보호 기능으로는 과열 보호, 부족전압 록아웃 기능, 출력 단락 보호, 과부하 보호 및 개방 루프 보호 기능을 들 수 있습니다.
AP3928은 SO-8(표준) 패키지로 제공됩니다.
특징
- 범용 85VAC~300VAC 입력 범위
- 700V의 내부 MOSFET
- 1.1A(표준) 최대 피크 전류
- 최대 600mA 정격 출력 전류
- 최대 10W 출력 전력
- 30mW 미만의 무부하 소비전력(외부 바이어스 포함)
- EMI 억제를 위한 주파수 변조
- OTP(과열 보호), OLP(과부하 보호), SCP(단락 보호)
- 구성 요소 개수 감소
- 낮은 가청 잡음 솔루션
- SO-8(표준) 패키지
- 완전 무연 및 RoHS 규격 완전 준수
- 무할로겐 및 무안티몬, "친환경" 장치
애플리케이션
- 가전 기기
- IoT 애플리케이션
- 산업용 제어 장치
- 대기 및 보조 전원 공급 장치

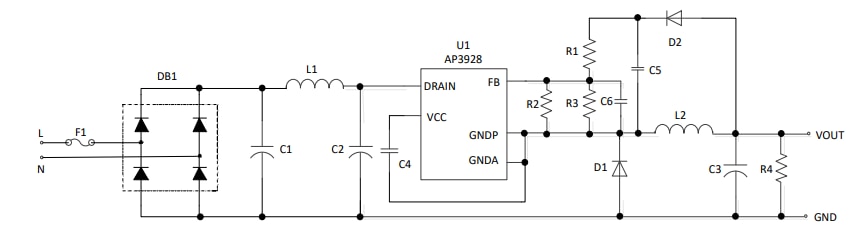

일반 애플리케이션
블록 선도

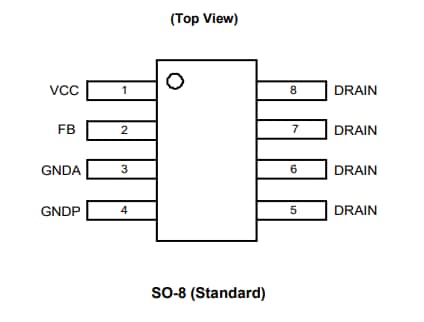

핀 할당
게시일: 2022-02-04
| 갱신일: 2022-03-11
