Diodes Incorporated AP33510 유사 공진 플라이백 GAN 컨트롤러
Diodes Incorporated AP33510 유사 공진 플라이백 GAN 컨트롤러는 낮은 대기 전력, 높은 전력 밀도 및 포괄적인 보호가 필요한 오프라인 플라이백 전원 공급 장치용으로 특별히 설계되었습니다. 이 장치는 전체 부하에서 QR 모드로 작동하여 드레인-소스 밸리에서 스위칭 이벤트가 발생하도록 하여 스위칭 손실을 최소화합니다. AP33510은 내부적으로 최대 150kHz의 스위칭 주파수가 제한되어 있습니다. 이 장치는 안정적인 밸리 스위칭을 보장하고 내부의 독점적인 밸리 록아웃 기술을 통해 주파수 호핑으로 인한 변압기 가청 잡음을 방지합니다.
Diodes AP33510 유사 공진 플라이백 GAN 컨트롤러는 더 높은 전력 변환 효율성을 위해 주파수 폴드백을 사용하여 PFM 모드에 들어갈 때 부하를 전체에서 줄입니다. 무부하 또는 경부하에서 AP33510은 전력 소비를 최소화하기 위해 버스트 모드로 들어가고 최소 스위칭 주파수(약 25kHz)는 가청 잡음을 피하기 위해 설정됩니다. 개별 선형 라인 보상은 전체 라인 전압 범위에서 일정한 출력 전력 제한을 보장합니다.
변환기 견고성을 확인하기 위해 AP33510은 브라운인/아웃 감지, 사이클별 전류 제한, 출력 OVP/UVP, 과부하 보호 및 과열 보호와 같은 포괄적인 보호 기능을 구현합니다.
특징
- 높은 출력 전압을 위한 최대 150kHz 유사 공진 작동 모드
- 높은 평균 효율을 위한 주파수 폴드백
- GaN FET용 고신뢰성 게이트 드라이버
- 내장된 고전압 시동
- 시동 프로세스 중 소프트 스타트
- 통합 X2 커패시터 방전 기능
- 출력 전압에 따른 적응형 출력 전력 제한
- 비가청 노이즈 그린 모드 제어
- 120V LDO와 함께 공급되는 넓은 VCC 전원
- 내부 슬로프 보상
- EMI를 줄이기 위한 주파수 디더링
- SSOP-9(타입 CJ) 패키지로 제공
- VCC 유지 모드
- 포괄적인 시스템 보호 기능:
- 보조 권선 단락 보호
- VOVP(VCC 과전압 보호)
- LOVP(라인 과전압 보호)
- OLP(과부하 보호)
- 사이클 바이 사이클 과전류 보호
- 핀 결함 보호
- BNI/BNO(브라운 인/아웃) 보호
- SOVP(이차 측 OVP) 및 SUVP(이차 측 UVP)
- 내부 OTP
- 완전 무연 및 RoHS 규격 완전 준수
- 무할로겐 및 무안티몬 "친환경" 장치
애플리케이션
- 일반 GaN FET 드라이버
- 프로그래밍 가능 스위칭 AC/DC 어댑터 또는 급속 충전기
- 고밀도 산업 및 소비자 전원 공급 장치
일반 애플리케이션 회로

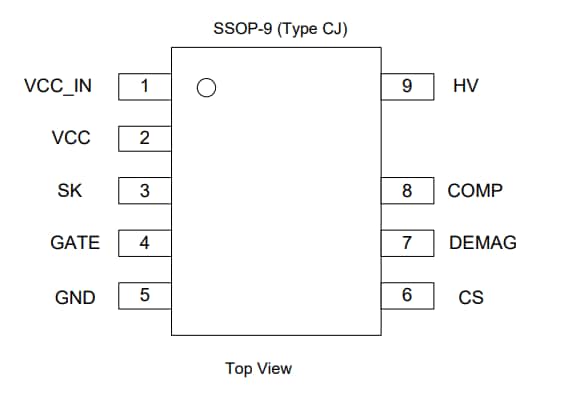

핀 할당
