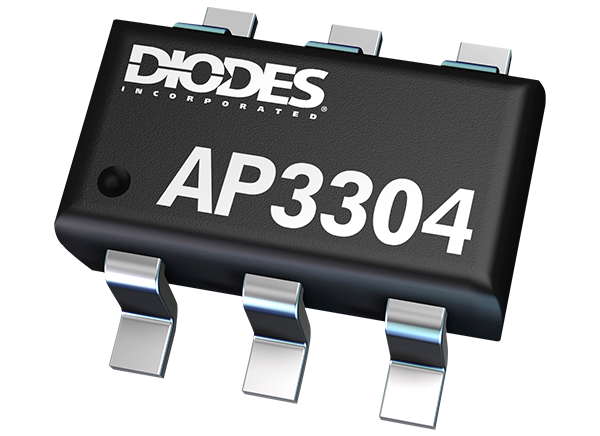

Diodes Incorporated AP3304 다중 모드 PWM 컨트롤러
Diodes Incorporated AP3304 다중 모드 PWM 컨트롤러는 고성능, 낮은 대기 전력 및 비용 효율적인 오프라인 플라이백 컨버터를 위해 최적화되어 있습니다. 이 PWM 컨트롤러는 피크 전류 제어, CCM+QR을 통한 다중 모드 제어, 1μA의 낮은 시동 전류 및 시동 프로세스 중 소프트 스타트가 특징입니다. 경부하 조건에 있는 AP3304 PWM 컨트롤러는 23kHz 스위칭 주파수로 버스트 모드에서 작동하여 대기 전력 소비를 최소화하고 가청 잡음을 방지합니다. 부하가 증가할 때 주파수 폴드백으로 인해 AP3304 PWM 컨트롤러가 QR 모드로 진입하여 시스템 효율성과 EMI 성능을 개선합니다. AP3304 다중 모드 PWM 컨트롤러는 내장형 주파수 디더링 기능을 제공하여 EMI 방출을 줄입니다. 일반적으로 스위칭 AC-DC 어댑터/충전기, ATX/BTX 보조 전원, STB(셋톱박스) 전원 공급 장치 및 개방형 프레임 스위칭 전원 공급 장치에 사용됩니다.
특징
- 매우 낮은 시동 전류
- CCM+QR로 다중 모드 제어
- 시동 프로세스 중 소프트 스타트
- 높은 평균 효율을 위한 주파수 폴드 백
- 일정한 OCP(과전류 보호)
- FOCP를 사용하여 보조 권선 단락 보호
- EMI 방출을 줄이기 위한 내장 주파수 디더링 기능
- 유용한 핀 결함 보호:
- SENSE 핀 플로팅
- FB/광커플러 단선/단락
- 포괄적인 시스템 보호 기능:
- VOVP(VCC 과전압 보호)
- OLP(과부하 보호)
- BNO(브라운아웃) 보호
- SOVP(2차측 OVP) 및 SUVP(2차측 UVP)
- SOT26의 소형 패키지 크기(타입 A1)
- 무연 및 RoHS 완전 준수
- 무할로겐 및 무안티몬 - "친환경" 장치
애플리케이션
- AC-DC 어댑터/충전기 스위칭
- ATX/BTX 보조 전원 공급 장치
- STB(셋톱박스) 전원 공급 장치
- 오픈 프레임 스위칭 전원 공급 장치

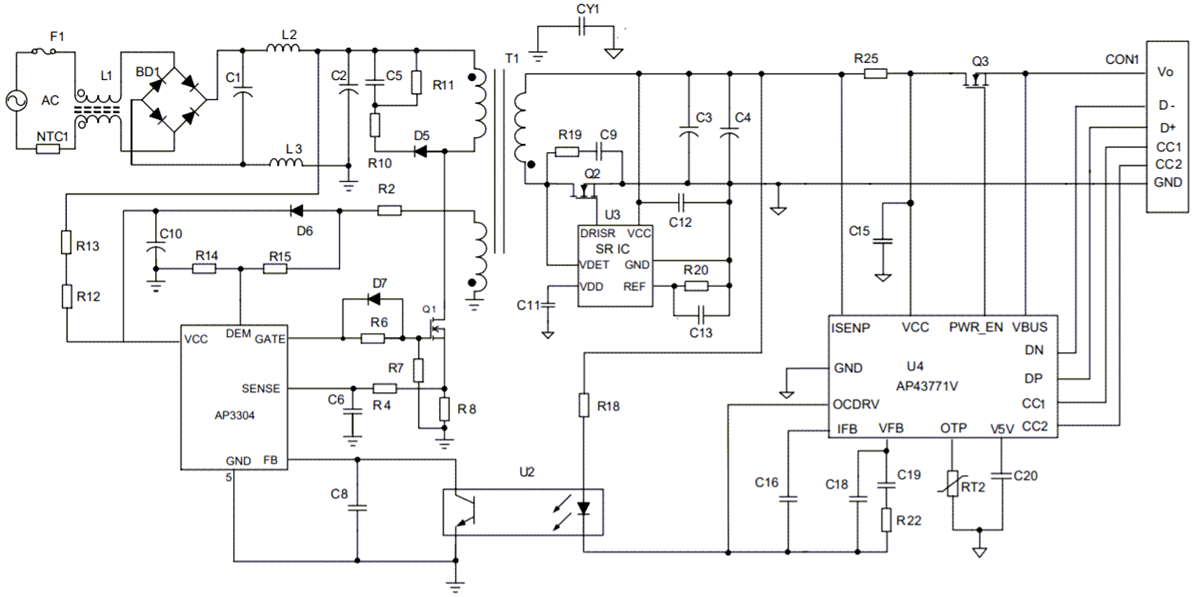

일반 애플리케이션 회로

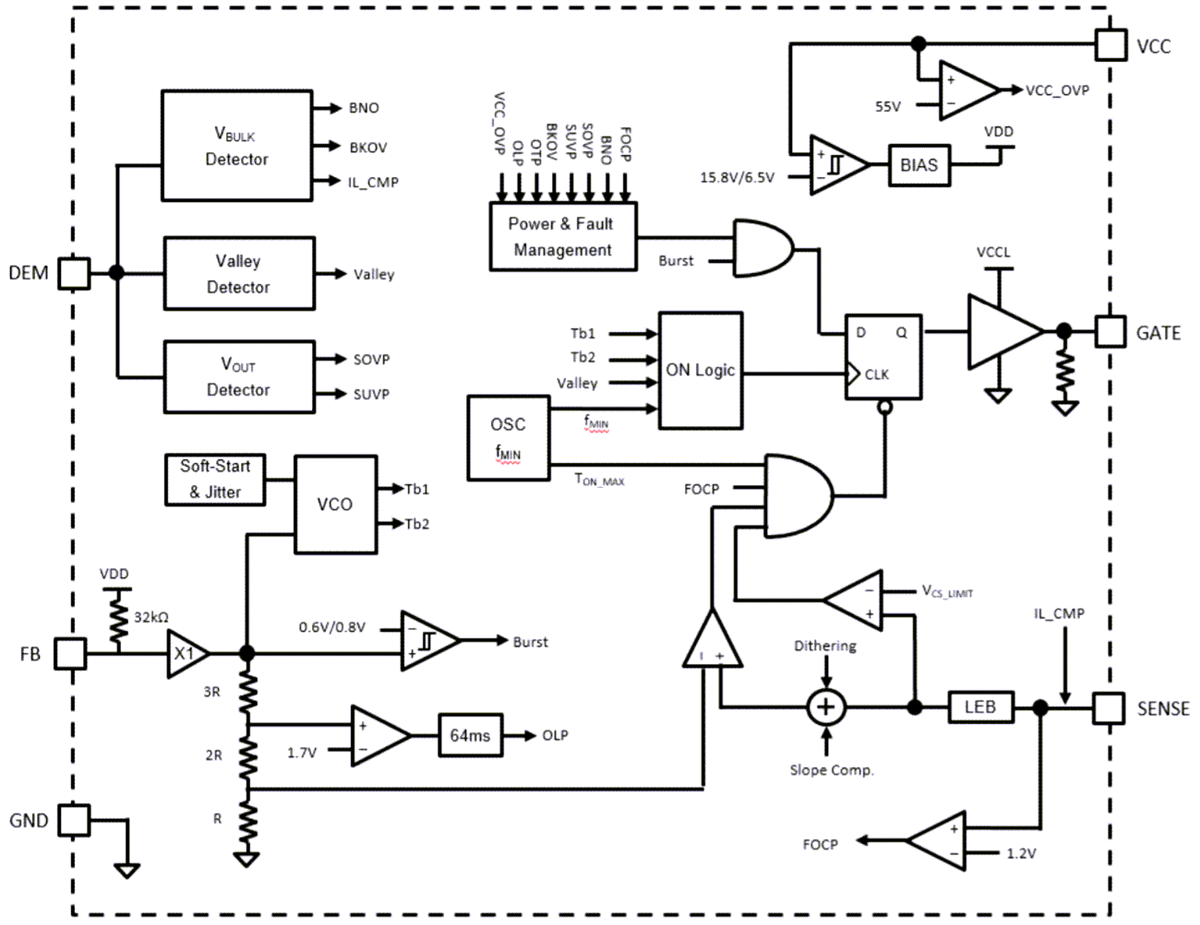

블록 선도
