Diodes Incorporated AP25810LQ USB Type-C DFP 컨트롤러 및 전원 스위치

Diodes Incorporated AP25810LQ USB Type-C DFP 컨트롤러 및 전원 스위치는 USB Type-C CC(구성 채널) 라인을 모니터링하여 USB 장치가 부착되는 시기를 결정하도록 설계되었습니다. UFP(업스트림 페이싱 포트) 장치가 연결되면 AP25810LQ은 V_BUS 에 전원을 공급합니다. 선택 가능한 V버스 전류 소싱 기능을 패스스루 CC 라인을 통해 UFP에 전달합니다. 전자적으로 표시된 케이블을 사용하여 UFP를 연결하는 경우, AP25810LQ은 케이블 CC 핀에 V_CONN 전력도 적용합니다. 또한 이 스위치는 USB Type-C 오디오 또는 디버그 액세서리가 부착되는 시기를 식별합니다.

3A 정격 USB 전원 스위치가 통합된 Diodes Inc AP25810LQ DFP(다운스트림 페이싱 포트) 컨트롤러는 0.7μA(표준) 미만을 소비합니다. 장치가 연결되지 않은 경우. UFP가 연결되지 않은 경우 UFP 출력을 사용하여 고전력 5V 공급을 비활성화함으로써 S4 및 S5 시스템 전원 상태에서 추가 시스템 절전을 달성할 수 있습니다. 이 모드에서 장치는 저전압 공급(3.3V)이 될 수 있는 보조 공급(AUX)에서 실행할 수 있으며 일반적으로 저전력 상태(S4 및 S5)에서 시스템µC에 전력을 공급합니다.

AP25810LQ 30mΩ 전원 스위치에는 Type-C 전류 레벨에 맞춰 선택 가능한 고정 전류 제한이 2개 있습니다. FAULT 출력은 스위치가 과전류 또는 과열 상태에 있을 때 신호를 보냅니다. LD_DET 출력은 모든 포트가 동시에 고전류(3A)를 공급하지 않는 환경에서 여러 고전류 Type-C 포트에 대한 전원 관리를 제어합니다.

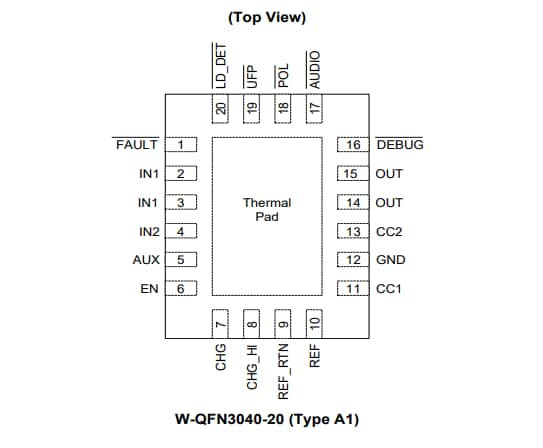

AP25810LQ는 향상된 열 성능을 위해 노출된 PAD가 있는 표준 Green W-QFN3040-20(Type A1) 패키지로 제공되며 RoHS를 준수합니다.

특징

USB Type-C Rev. 2.0 준수 DFP 컨트롤러
커넥터 연결 또는 분리 감지
CC에서 STD, 1.5A, 3A 성능 광고
초고속 극성 판별
V_BUS 애플리케이션 및 방전
전기적으로 마킹된 케이블에 대한 V_CONN 애플리케이션
오디오 및 디버그 액세서리 식별
0.7μA(표준) IDDQ(포트가 연결되지 않은 경우)
3가지 입력 공급 옵션
- IN1: USB 충전 공급
- IN2: V_CONN 공급
- AUX: 장치 전원 공급
시스템 최대 절전 모드(S4) 및 꺼짐(S5) 전원 상태에서 저전력 절전 해제 지원

30mΩ(표준) 하이 측 MOSFET
프로그래밍 가능 1.7A 또는 3.4A ILIM(±7.1%)
포트 전력 관리를 통해 여러 포트에서 전원 리소스 최적화
CC1/CC2 라인에 대한 과도 보호:
- IEC 61000-4-2 접촉 방전 ±8kV
- IEC 61000-4-2 공극 방전 ±15kV
열 효율적인 로우 프로파일 패키지
완전 무연 및 RoHS 규격 완전 준수
무할로겐 및 무안티몬 "친환경" 장치
AP25810LQ는 특정한 변경 제어가 필요한 자동차 애플리케이션에 적합합니다. 이 부품은 AEC-Q100 인증을 받았으며 PPAP가 가능하고 IATF 16 949 인증 시설에서 제조되었습니다.
