Diodes Incorporated VBUS 라인 보호용 단일 칩 스위치
Diodes Incorporated AP22953 단일 칩 스위치는 USB 2.0/3.0/Type-C 커넥터 VBUS 라인 보호용으로 설계되었습니다. AP22953 양방향 MOSFET 스위치는 충전 및 호스트 모드에서 정상적인 전류 흐름을 제공하는 동시에 VBUS_CON 핀의 과전압 조건으로부터 내부 회로를 보호합니다. VBUS_CON 핀에서 이 장치는 최대 30V 과전압 보호 기능을 제공합니다. #EN 핀이 낮아진 후, AP22953은 MOSFET을 켜기 전에 소프트 스타트 지연시켜 20ms를 계수합니다. #ACK 핀은 MOSFET이 완전히 켜져 있음을 나타냅니다.
Diodes Inc AP22953 단일 칩 스위치 일반 애플리케이션 인터페이스는 USB 커넥터의 VBUS 라인에 해당합니다. 일반적으로 AP22953는 스마트폰, 태블릿 PC, 웨어러블 및 EPOS(electronic-point-of-sale) 시스템에 사용됩니다. AP22953은 5V 전원 레일 인터페이스를 사용하는 다른 장치와 함께 사용할 수도 있습니다.
과열 보호 기능은 145°C(표준)에서 스위치를 끕니다. AP22953은 웨이퍼 레벨 칩 스케일 W-WLB2013-12 1.988mm x 1.288mm x 0.64mm 패키지(후면 라미네이트 포함)로 제공됩니다.
특징
- 서지 보호
- IEC61000-4-5 >100V
- 통합형 39mΩ(표준) N-채널 MOSFET 스위치
- OVP(과전압 보호)(VBUS_CON 최대 30VDC)
- 통합 입력 인에이블 및 상태 출력 신호
- OTP(과열 보호)
- ESD 보호
- 인체 모델 >4kV
- 대전 소자 모델 >1kV
- IEC61000-4-2 공중 방전 >15kV
- IEC61000-4-2 접촉 방전 >15kV
- 완전 무연 및 RoHS 완전 준수
- 무할로겐 및 무안티몬, "친환경" 장치
애플리케이션
- 스마트폰
- 태블릿 PC
- 웨어러블 장치
- EPOS(Electronic-Point-of-Sale) 시스템
일반 애플리케이션 회로

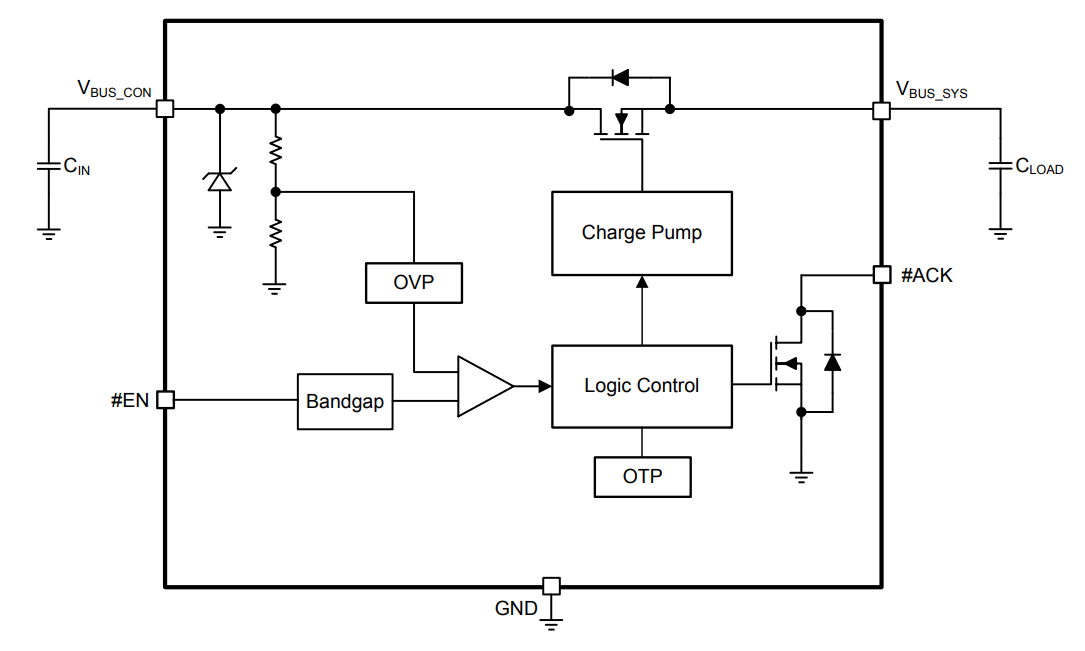

블록 선도

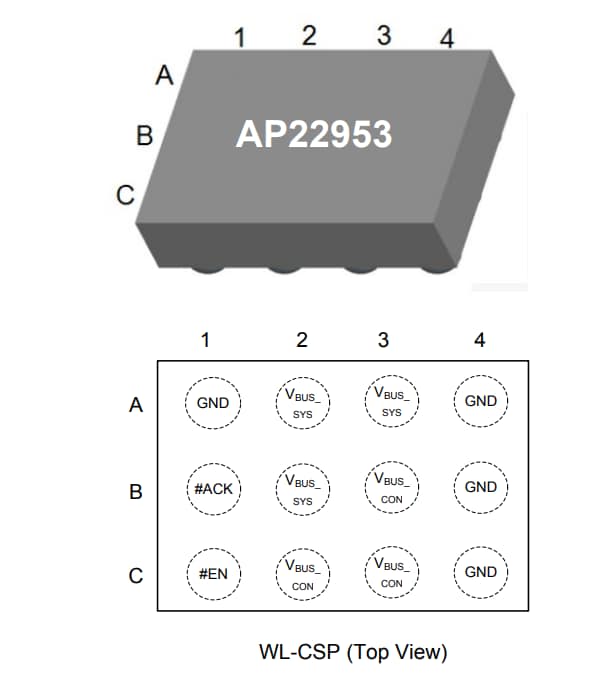

핀 할당
게시일: 2021-07-09
| 갱신일: 2022-03-11
