Diodes Incorporated AP22654/AP22655 정밀 조절 가능 스위치
Diodes Incorporated AP22654/AP22655 정밀 조정 가능 전류 제한 전원 스위치는 정밀 전류 제한 애플리케이션에 최적화되어 있습니다. 이 장치는 과부하/회로 단락 시 최대 3.1A의 연속 부하 전류를 공급합니다. AP22654/AP22655는 외부 저항기를 통해 400mA~3500mA(일반) 핀 스트랩 전류 제한 임계값을 제공합니다.
특징
- 최대 3100mA의 부하 전류
- 정확하게 조절 가능한 전류 한계, 400mA~3500mA
- ±12% 정확하게 조절 가능한 전류 한계, RLIM = 6.8kΩ에서 1.0A
- 과전류 시 정전류
- 빠른 단락 응답 시간: 5µs(표준)
- 셧다운 시 역전류 차단 및 활성화 시 역전류 제한
- 작동 범위: 3.0V~5.5V
- 일반 상승 시간이 1.0ms인 내장형 소프트 스타트
- 과전류, 출력 역전류/전압 및 열 보호
- 블랭킹 시간이 포함된 결함 보고(결함)
- 2kV HBM, 500V CDM의 ESD 보호
- 액티브 로우(AP22654) 또는 액티브 하이(AP22655) 활성화
- '친환경' 몰딩 컴파운드(Br, Sb 없음)로 제공되는 TSOT26(유형 A1) 패키지
- IEC 61000-4-2에 따른 15kV ESD 보호(외부 정전용량)
- UL 인증, 파일 번호 E322375, 권수 1
- IEC62368-1 CB 제도 인증
- 완전히 무연이며 완벽하게 RoHS를 준수합니다.
- 무할로겐 및 무안티몬 '친환경' 장치
애플리케이션
- 셋톱박스
- LCD TVS 및 모니터
- 주거용 게이트웨이
- 노트북, 데스크톱 및 서버
- 전자 판독기, 프린터, 도킹 스테이션 및 허브
핀 할당

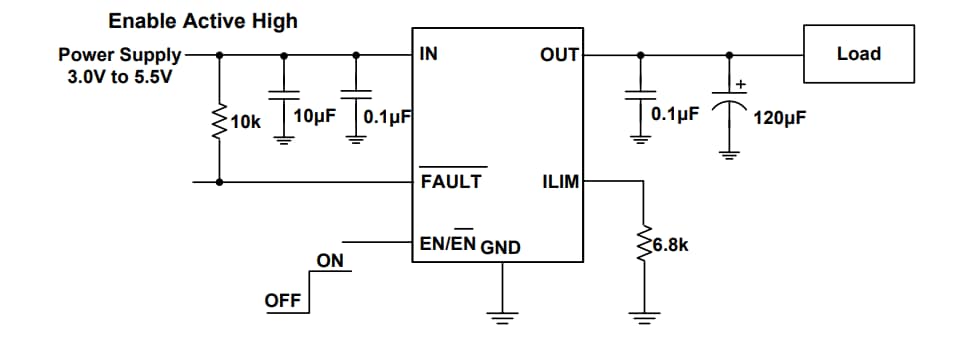

일반 애플리케이션 회로

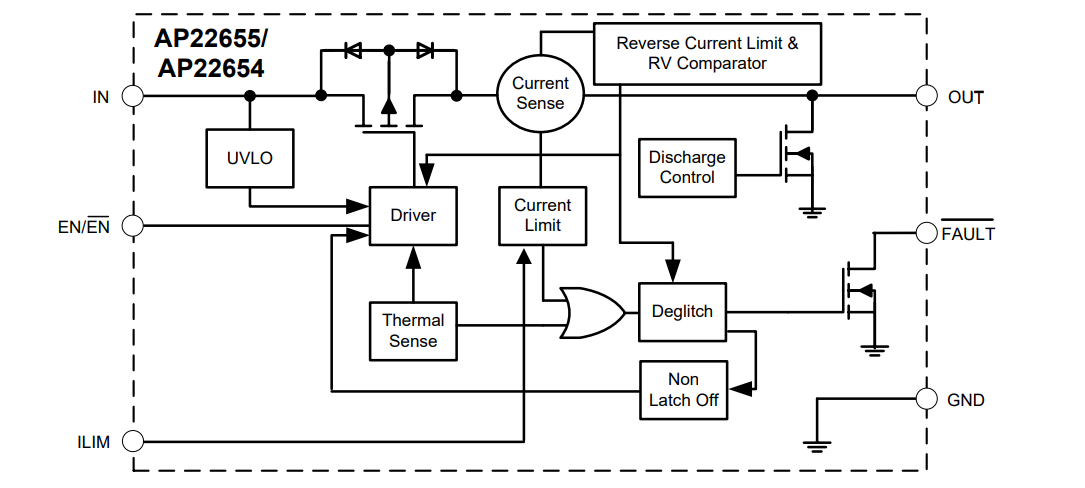

기능 블록 선도
