Diodes Incorporated AP22652W6-EVM 평가 모듈
Diodes Incorporated AP22652W6-EVM 평가 모듈로 AP22652을 시연할 수 있습니다. Diodes Incorporated AP22652는 정밀 전류 제한이 필요한 애플리케이션에 최적화된, 또는 중부하/단락 중에 최대 2.1A의 연속 부하 전류를 제공하기 위한 단일 채널 정밀 조절 가능 전류 제한 스위치입니다.
Diodes Inc AP22652W6-EVM 평가 모듈에는 장치 작동에 필요한 모든 수동 부품이 포함되어 있습니다. 입력 핀은 외부 전원에 연결되어야 하며 출력은 부하 장치에 연결되어야 합니다.
특징
- 최대 부하 전류: 2.1A
- 정확하게 조절 가능한 전류 한계, 125mA-2665mA
- 정확하게 조절 가능한 ±7% 전류 한계, 1.735A(RLIM = 15kΩ)
- 과전류 중 정전류(AP22652, AP22653)
- 빠른 단락 반응 시간: 5μs(일반)
- 셧다운 중 역전류 차단 및 인에이블 중 역전류 제한
- 3.0V~5.5V 작동 범위
- 내장형 소프트 스타트(0.5ms 일반 상승 시간)
- 과전류, 출력 과전압 및 과열 보호
- 블랭킹 시간이 있는 결함 보고(FAULT)
- 2kV HBM, 500V CDM ESD 보호
- 액티브 로우(AP22652) 또는 액티브 하이(AP22653) 인에이블
- 주변 온도 범위: -40~+85°C
관련 제품
Diodes Incorporated AP22652/3 전류 제한 전원 스위치
125~2,665mA의 정확한 프로그래밍 가능 전류 제한 임계값을 사용할 수 있습니다.

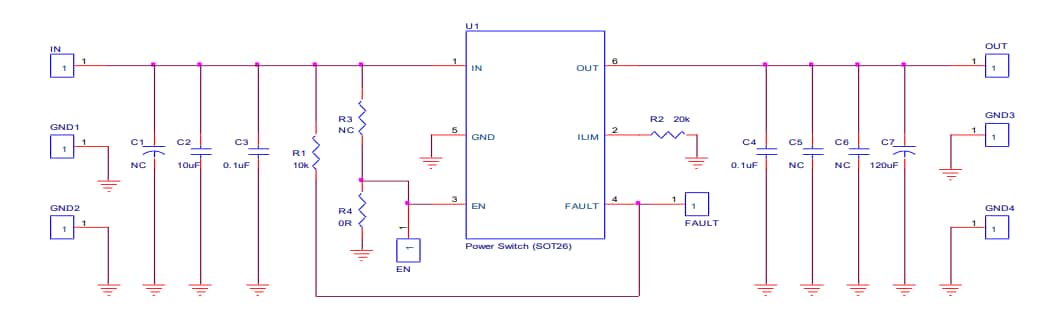

계통도
