Diodes Incorporated AP22615AWU-EVM 평가 모듈
Diodes Incorporated AP22615AWU-EVM 평가 모듈은 AP22615/AP22815 전원 스위치의 성능을 평가하기 위한 플랫폼입니다. 이 배전 스위치는 출력 과전압 보호(OVP) 기능을 제공하며 USB 및 기타 핫 스왑 애플리케이션용으로 설계되었습니다.
Diodes Inc AP22615AWU-EVM 평가 모듈에는 장치 작동에 필요한 모든 수동 부품이 포함되어 있습니다. 입력 핀은 외부 전원에 연결되어야 하고 출력은 로드 장치에 연결해야 합니다.
특징
- 입력 전압 범위: 3.0~5.5V
- 온 상태 저항: 40mΩ
- 내장형 소프트 스타트(2.1ms 표준 상승 시간)
- 블랭킹 시간이 포함된 오류 보고서(FLAG) (표준 7ms)
- 정확하게 조절 가능한 전류 제한, 0.4~4.0A(AP22615만 해당)
- 2KV HBM, 200V MM ESD 보호
- 액티브 로우 또는 액티브 하이 인에이블
관련 제품
Diodes Incorporated AP22815/AP22615 배전 스위치
USB 및 기타 핫스왑 애플리케이션을 위해 설계되었으며 출력 과전압 보호 기능을 제공합니다.

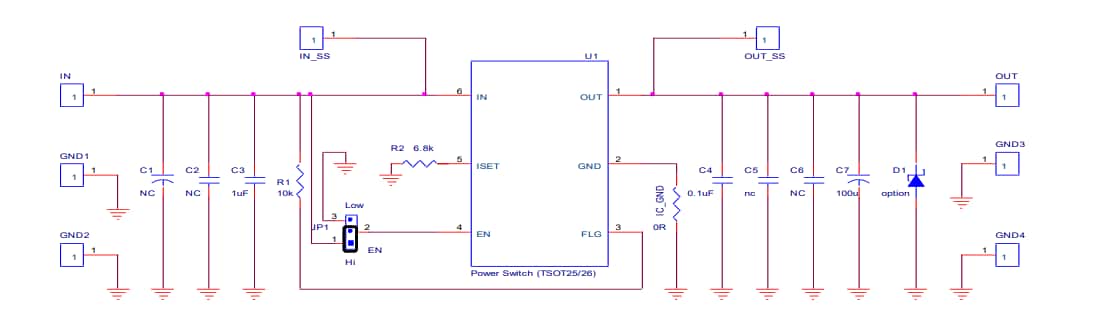

계통도
