Diodes Incorporated AL8859Q FlexPhase SPI 부스트 컨트롤러

Diodes Inc. AL8859Q FlexPhase SPI 부스트 컨트롤러는 통합형 2 상 SPI 제어식 부스트 컨트롤러로서, 고전력 고효율 애플리케이션용으로 설계되었습니다. Diodes Inc. AL8859Q은 하이 빔, 로우 빔, 주간 주행 등(DRL), 방향 지시 등, 안개 등, 정적 코너링 조명 및 기타 기능을 통합하고 있는 적응형 자동차 LED 조명 시스템을 포함한 고급 전력 아키텍처에서 기본 스테이지 역할을 수행합니다. 고전류 led 드라이버의 2 차 단계와 페어링 시 , AL8859Q은 여러 LED 스트링에 전력을 공급할 수 있는 완벽한 조명 모듈 솔루션을 구현합니다. SPI 기반 디지털 인터페이스는 간단한 소프트웨어 업데이트 및 구성 조정을 지원하여 광범위한 시스템 설계 및 애플리케이션 플랫폼에서 유연성을 보장합니다.

이 Diodes Inc. 장치는 입력 필터 역할도 하는 전류 모드, 전압 부스트 컨트롤러로 작동하여 외부 구성품 요구 사항을 최소화합니다. 출력 전압은 SPI를 통해 완전히 프로그래밍 가능합니다. 최대 2 개의 장치를 다상 구성(1 °, 2 °, 3 ° 또는 4 ° 위상)으로 결합하여 필터링 성능을 향상시키고 고전력 시스템의 BOM 비용을 절감할 수 있습니다. AL8859Q은 습식 플랭크 V V‑QFN4040‑24/ SWP 패키지(4 mm × 4 mm)로 제공되며 납땜성과 향상된 신뢰성을 제공합니다.

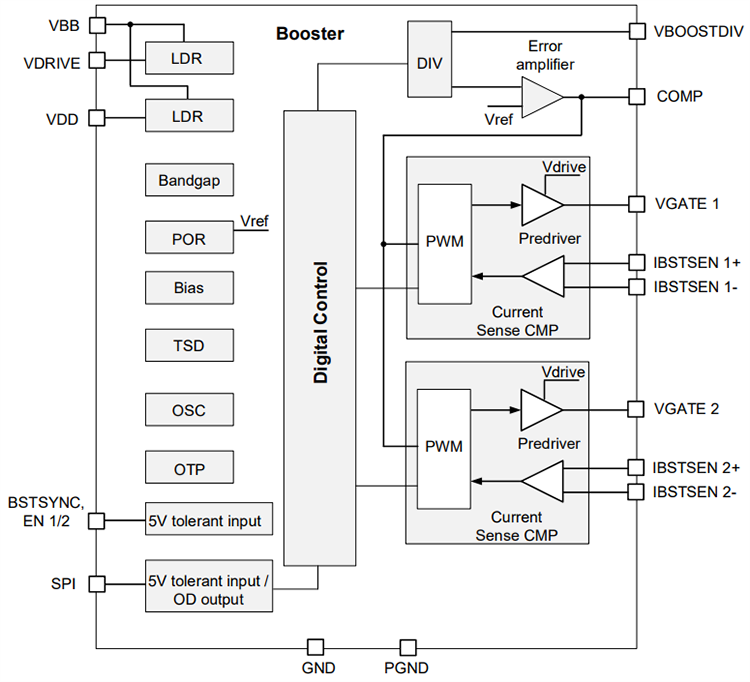

특징

AEC-Q100 등급 1
기능 안전 가능
4.5 V ~ 60 V의 폭넓은 입력 전압 범위
±0.5%에서 표준 출력 전압 정확도: 50 V
소프트 스타트 및 높은 95% 효율
SPI 프로그래밍 가능 기능
- 최대 4 상 제어
- 출력 전압 조정
- 프로그래밍 가능 스위칭 주파수
- 스위칭 전류 제한, 과전압
- 진단 및 보호 레지스터
- OTP (One-Time programming)

확산 스펙트럼으로 EMI 개선
FSO (안전 보장 작동)모드, 독립형 모드
습식 V-QFN4040-24/SWP 패키지(4 mm × 4 mm)
완전 무연 및 RoHS 규격 완전 준수
무할로겐 및 무안티몬 친환경 장치
특정 변경 제어가 필요한 자동차 애플리케이션에 적합 - AEC-Q100 인증, PPAP 가능 및 IATF 16949 인증 시설에서 제조

애플리케이션

적응 형 led 전조등, DRL 및 안개 등
하이브리드 파워 트레인
액추에이터 및 펌프

통합 USB 포트 시스템(IUPS)
오디오 및 인포테인먼트
ADAS 및 레이더

사양

VBB 핀에서 4.5 V ~ 60 V 배터리 공급 전압 범위
로직 공급 전압 범위: 3.1 V ~ 3.5 V
1 mA ~ 50 mA V_DD 공급 전류 범위
0 V ~ 5 V 중 전압 I/O 핀 범위
입력 전류 감지 전압 범위: -0.1 V ~ 1 V
출력 전류 제한 범위: 60 mA ~ 350 mA
1 μA 최대 셧다운 공급 전류
시스템 발진기 주파수 범위: 7 MHz ~ 13 MHz
작동 접합 온도 범위: -40 °C ~ +150 °C
-40 °C ~ +125 °C 작동 주변 온도 범위

열
- 접합-주변 열 저항: 31.2°C/W
- 27.2°C/W 접합-케이스(상단) 열 저항
- 1.13°C/W 접합-케이스(하단) 열 저항
- 접합-보드 열 저항: 11.1°C/W
- 0.18°C/W 접합-상단 특성화 매개변수
- 10.78°C/W 접합-보드 특성화 매개변수
ESD 등급
- 2 000 V HBM (인체 모델)
- 750 V CDM (충 전식 장치 모델)
