Diodes Incorporated AL8853AQ 부스트 컨트롤러
Diodes Incorporated AL8853AQ 부스트 컨트롤러는 자동차용 AEC-Q100 고도 통합, 비용효율적인부스트 컨트롤러입니다. 이 컨트롤러에는 전류 모드 제어 및 고정 주파수 작동을 사용하여 LED 전류를 조절하는 PWM(펄스 폭 변조) 부스트 드라이버가 포함되어 있습니다. 이 LED 전류는 외부 전류 감지 저항기를 통해 감지됩니다. AL8853AQ 부스트 컨트롤러는 6~40V의 넓은 입력 전압 범위에서 작동하고 200mV 의 고정밀 피드백 기준 전압을 제공합니다. 이 부스트 컨트롤러는 폭넓은 디밍 제어를 위한 PWM-아날로그 디밍 모드를 제공하고 400kHz 고정 스위칭 주파수가 특징입니다. AL8853AQ 부스트 컨트롤러는 자동차 LED 램프, 안개 등, 역방향 조명, 전조등, 자동차 헤드업 디스플레이 및 DC-DC 컨버터에 사용하기에 적합합니다.
특징
- 6~40V 넓은 입력 전압 범위
- AEC-Q100 등급 1 인증
- 200mV/±3% 고정밀 피드백 기준 전압
- 동적 응답성이 우수한 전류 모드 PWM 컨트롤러
- PWM-아날로그 디밍 모드
- 고정 400 kHz 스위칭 주파수
- -40 °C ~ 125 °C 작동 온도 범위
- 무연 SO-8 패키지로 제공
- RoHS 규격 준수
- 다음의 포괄적인 보호 기능 내장.
- UVLO(부족전압 록아웃)
- OVP(출력 과전압 보호)
- 전력 MOSFET 과전류 보호(OCP)
- 다이오드 및 인덕터 단락 보호
- Led 음극-접지 단락 보호
- LED 개방 보호
- VOUT 단락 보호
- OTP(과열 보호)
애플리케이션
- 자동차 LED 램프
- 안개등
- 후진등
- 주간 주행등
- 헤드라이트
- 자동차 헤드업 디스플레이
- 인포테인먼트 및 클러스터 백라이트 디스플레이
- DC-DC 컨버터

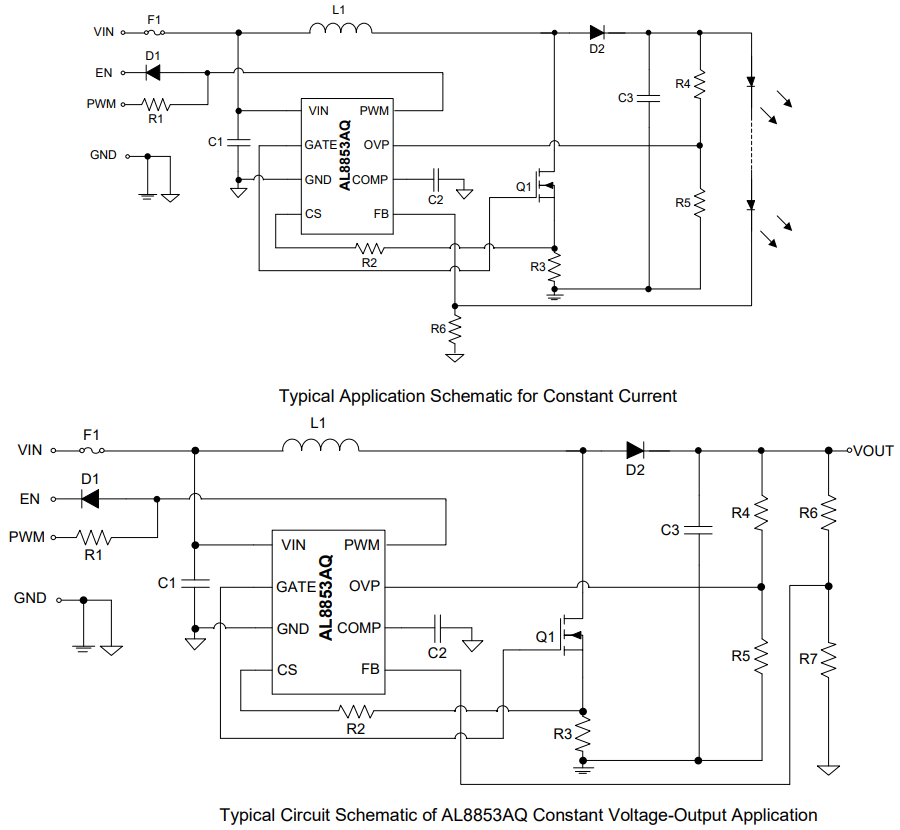

일반 애플리케이션 회로
블록 선도
게시일: 2023-07-20
| 갱신일: 2024-03-06
