Diodes Incorporated AL1698K 고효율 디밍 가능 LED 드라이버

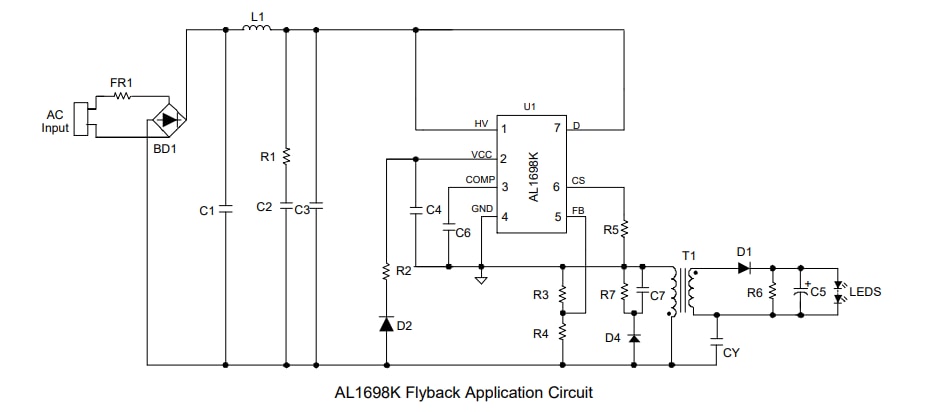

Diodes Incorporated AL1698K 고효율 디밍 가능 led 드라이버는 트라이액디밍 가능 LED 램프 애플리케이션을 위해 설계된 고효율, 고성능, 고역률 및 고전류 정밀 부스트, 벅 부스트 및 플라이백 디밍 가능 LED 드라이버입니다. AL1698K는 포괄적인 라인 및 부하 조정에서 정확한 출력 전류를 허용합니다. 부스트 토폴로지를 통해 이 장치는 90% 이상의 효율을 달성할 수 있으며 조명 규제 고효율 요구 사항을 충족합니다. 넓은 스위칭 주파수는 EMI/EMC 설계 및 테스트를 용이하게 하기 위해 BCM(경계 전도 모드)에서 작동합니다.

Diodes Inc AL1698K 고효율 디밍 가능 LED 드라이버는 시스템에 빠른 시동 시간을 제공하고 사용자가 쉽고 안정적인 V_CC 공급 설계를 할 수 있게 해주는 내장형 고전압 JFET가 특징입니다. AL1698K LED 드라이버는 600V/2A 고전압 MOSFET을 통합하고 있습니다. 이 장치는 외부 고전압 MOSFET을 제거하여 120VAC 및 230VAC 트라이액디밍 가능 애플리케이션을 모두 커버하여 시스템 BOM 비용을 절감할 수 있습니다. AL1698K에는 출력 전류를 자동으로 줄이기 위한 내장형 열 폴드백 보호 트리거 포인트가 있습니다. 다른 보호 기능은 LED 조명 시스템의 안전성과 신뢰성을 향상시킵니다.

AL1698K 디밍 곡선은 NEMA SSL6 표준을 준수합니다. AL1698K는 리딩 및 트레일링 에지와 같은 다양한 디머에 적용되어 1%까지의 딥 디밍에 도달합니다.

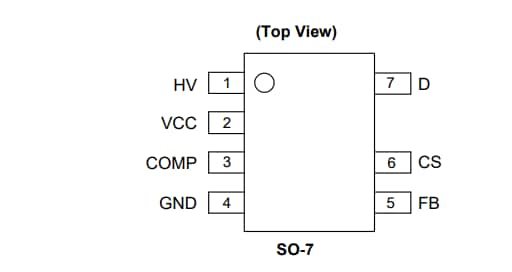

AL1698K LED 드라이버는 SO-7 패키지로 제공됩니다.

특징

고효율(90% 이상) (부스트 토폴로지)
±3%의 엄격한 전류 감지 허용오차
내부 보호
- UVLO(부족 전압 로크아웃)
- LEB(최첨단 블 랭킹)
- 사이클 바이 사이클 OCP(과전류 보호)
- OVP(과전압 보호)
- OSP(출력 단락 보호)
- TFP(열 폴드백 보호)
- OTP(과열 보호)
