Diodes Incorporated AP7387Q 자동차용 µLDO 조정기
Diodes Incorporated AP7387Q 자동차용 µ LDO 조정기는 5~60V의 넓은 입력 전압 범위, 낮은 대기 전류 및 높은 PSRR이 특징입니다. AP7387Q는 150mA의 출력 전류를 제공하며 빠른 입력 전압 및 부하 전류 변화에 대한 고속 라인/부하 과도 응답을 제공합니다.
AP7387Q 자동차용 µLDO 조정기는 전압 기준 장치, 오류 증폭기, 출력 전압 설정용 저항 네트워크, 전류 보호용 전류 제한 회로, 단락 및 열 셧다운 보호 기능을 통합하고 있습니다.
AP7387Q는 3.0V, 3.3V, 3.6V 및 5V 고정 출력 전압 버전을 제공하며 SOT89 및 U-DFN2020-6(SWP) (타입 UXC) 패키지로 제공됩니다.
특징
- 5~60V의 넓은 입력 전압 범위
- 150mA 최대 출력 전류
- 드롭아웃 전압
- VDROP = 700mV(IOUT = 100mA(표준))
- VDROP = 1,100mV(IOUT = 150mA(표준))
- 2μA(표준) 낮은 대기 전류
- ±2%의 높은 출력 전압 정확도
- 70dB의 높은 PSRR(1kHz)
- 우수한 라인 및 부하 조정
- 과열 차단 기능
- 단락 전류 보호 기능
- 출력 전류 제한
- 완전 무연 및 RoHS 규격 완전 준수
- 무할로겐 및 무안티몬 "친환경" 장치
- AP7387Q는 특정한 변경 제어가 필요한 자동차 애플리케이션에 적합합니다. 이 부품은 AEC-Q100 인증을 받았으며 PPAP가 가능하고 IATF 16949 인증 시설에서 제조되었습니다.
애플리케이션
- MCU 및 CAN/LIN 송수신기 전력 공급
- 자동차 헤드 유닛
- EV 및 HEV 배터리 관리 시스템
- 차체 제어 모듈
- TCU(변속기 컨트롤 유닛)
일반 애플리케이션 회로

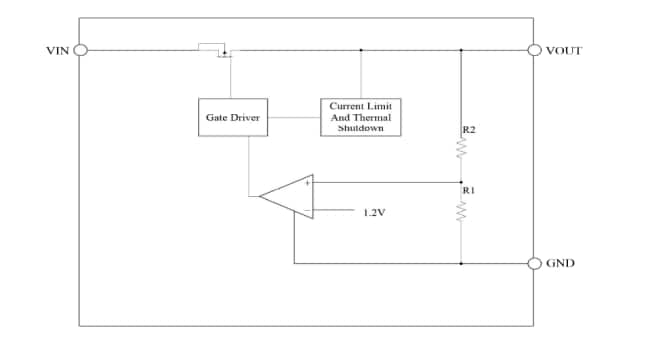

기능 블록 선도
