Diodes Incorporated AP7353 저잡음 저드롭아웃 조정기
Diodes Incorporated AP7353 저잡음 저드롭아웃 레귤레이터는 안정적인 전압 소스가 필요한 핸드 헬드/웨어러블 통신 장비에 이상적입니다. AP7353 레귤레이터는 높은 출력 전압 정확도, 낮은 RDSON, 높은 PSRR, 낮은 출력 잡음 및 낮은 대기 전류를 특징으로 합니다. CMOS 프로세스를 기반으로 하는 AP7353 조정기는 전압 레퍼런스, 오류 증폭기, 전류 제한 회로, 턴온/오프를 위한 인에이블 입력을 포함하고 있습니다. AP7353은 X1-WLB0707-4(A1 타입)로 패키지되어 최소 설치 공간과 고밀도 PCB 레이아웃이 가능합니다.
특징
- 2.0~5.5V의 낮은 VIN 및 넓은 VIN 범위
- 1.8~4.5V의 VOUT 고정
- 출력 전류 보증: 250mA
- 드롭아웃 전압: 115mV
- VOUT 정확도: ±1%
- 전력 손실(Pd): 800mW
- 20Hz~20kHz, IOUT = 10mA에서 리플 거부율: 90dB
- 10mA 저출력 잡음에서 10Hz~100kHz까지 10µVrms
- 대기 전류: 18µA(표준)
- X1-WLB0707-4 패키징
- 작동 온도 범위: -40~+85°C
애플리케이션
- 스마트폰/PAD
- RF 공급
- 카메라
- 휴대용 비디오
- 휴대용 미디어 플레이어
- 무선 어댑터
- 무선 통신
블록 선도

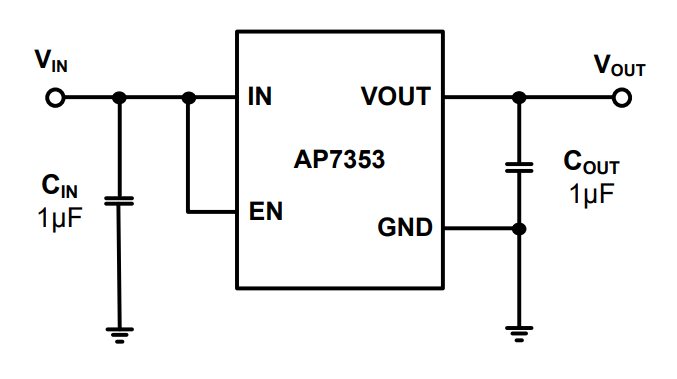

애플리케이션 회로
관련 개발 보드
Diodes Incorporated AP7353 개발 도구
AP7353 저잡음, 저드롭아웃 조정기의 성능을 평가하도록 설계되었습니다.
