Diodes Incorporated AP61300/AP61302 3A 동기식 벅 변환기

Diodes Incorporated AP61300/AP61302 3A 동기식 벅 변환기는 입력 전압 범위가 2.4~5.5V로 넓습니다. 이 장치는 70mΩ 하이 측 전력 MOSFET과 50mΩ 로우 측 전력 MOSFET을 통합합니다. 이 변환기는 고효율 강압 DC-DC 변환 기능을 제공합니다. AP61300/AP61302는 COT(Constant On-Time) 제어 기능을 채택하여 외부 구성 요소 수를 최소화할 수 있습니다. 이는 빠른 과도 응답, 쉬운 루프 안정화 및 낮은 출력 전압 리플을 달성합니다. 이 장치는 SOT563 패키지로 제공됩니다.

특징

  • VIN 2.4~5.5V
  • 출력 전압(VOUT) 0.6V~VIN
  • 3A 연속 출력 전류
  • 0.6V ± 2% 기준 전압
  • 19μA 낮은 대기 전류(펄스 주파수 변조)
  • 2.2MHz 스위칭 주파수(VIN = 5V, VOUT = 1.8V)
  • 5mA의 경부하에서 최대 84% 효율
  • EN을 통한 프로그래밍 가능 작동 모드
  • 펄스 주파수 변조
  • 출력 부하에 상관없이 펄스 폭 변조
  • LDO(저드롭아웃) 모드
  • 전력 양호 표시등
  • AP61302
    • 보호 회로
    • UVLO(부족 전압 록아웃)
    • VIN OVP(과전압 보호)
    • 피크 전류 제한
    • 밸리 전류 제한
    • 과열 차단
    • 완전 무연 및 RoHS 규격 완전 준수
    • 무할로겐 및 무안티몬 "친환경" 장치
    • 특정 변경 제어가 필요한 자동차 애플리케이션용(예: AEC-Q100/101/200 인증, PPAP
      가능 및 IATF 16949 인증 시설에서 제조된 부품)

애플리케이션

  • 5V 분산 전원 버스 전원
  • 백색 가전 및 소형 가전 제품
  • FPGA, DSP 및 ASIC 공급
  • 네트워크 비디오 카메라
  • 무선 라우터
  • 가전제품
  • 범용 PoL(point of load)

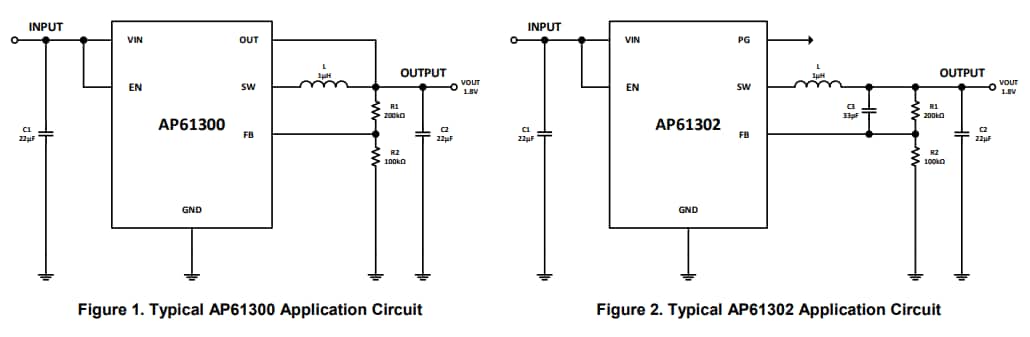

일반 애플리케이션 회로

Diodes Incorporated AP61300/AP61302 3A 동기식 벅 변환기
게시일: 2021-01-28 | 갱신일: 2022-03-11
