Diodes Incorporated AP22916 로드 스위치
Diodes Incorporated AP22916 로드 스위치는 낮은 소비전력 및 부하 스위칭 애플리케이션을 위해 설계된 낮은 누설 단일 P-채널 전력 MOSFET입니다. 이 스위치는 폭넓은 입력 전압 범위, 낮은 온 상태 저항, 최대 2A의 연속 전류 성능, TRCB(실제 역방향 전류 차단) 및 0.5µA 초저 대기 전류가 특징입니다. AP22916 로드 스위치는 5V에서 60mΩ의 표준 RDS(ON)를 제공하므로 낮은 순방향 전압 강하로 부하 전류 처리 용량을 증가시킬 수 있습니다. 이 스위치는 웨이퍼 레벨 칩 스케일 4핀 X1-WLB0808-4 0.78mm x 0.78mm x 0.455mm 0.4mm 피치 패키지로 제공됩니다. 일반적으로 모바일 장치 및 스마트폰, 휴대용 미디어 장치, 웨어러블 장치, 고급 노트북, UMPC, 중간, 휴대용 의료 기기, GPS 및 내비게이션 장비에 사용됩니다.
특징
- 최대 2A의 연속 전류 성능
- TRCB(실제 역방향 전류 차단)
- 비활성화 시 VOUT의 방전 저항기
- 0.5µA 초저 대기 전류
- 액티브 하이 제어 핀:
- ON의 최소 1.0V VIH
- 패키지:
- X1-WLB0808-4(후면 라미네이트 포함)
- 0.78mm x 0.78mm 0.4mm 볼 피치
- 완전 무연 및 RoHS 규격 완전 준수
- 무할로겐 및 무안티몬
사양
- 1.3~5.5V의 넓은 입력 전압 범위
- 낮은 온 상태 저항:
- 1.3V에서 150mΩ(표준)
- 1.8V에서 100mΩ(표준)
- 3.6V에서 70mΩ(표준)
- 5.0V에서 60mΩ(표준)
애플리케이션
- 휴대 기기 및 스마트폰
- 휴대용 미디어 장치
- 웨어러블 기기
- 고급 노트북
- UMPC(울트라 모바일 PC) 및 MID
- 휴대용 의료 기기
- GPS 및 내비게이션 장비

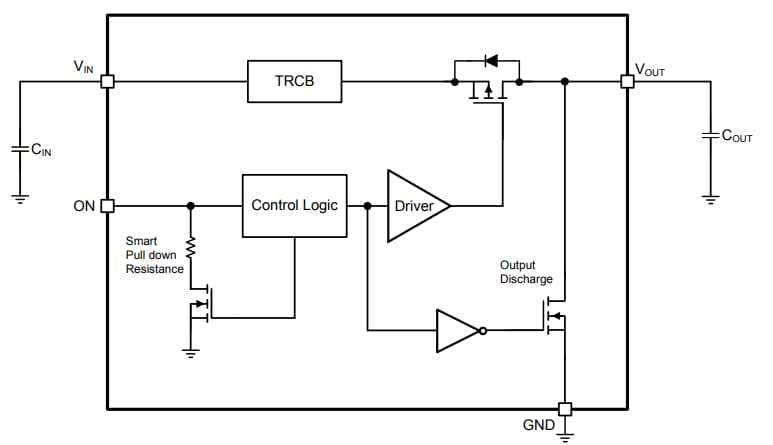

블록 선도
일반 애플리케이션 회로
게시일: 2021-02-08
| 갱신일: 2022-03-11
