Diodes Incorporated AH1390 유니폴라 홀 효과 스위치
Diodes Incorporated AH1390 유니폴라 홀 효과 스위치는 휴대용 및 배터리 구동식 소비자 장비를 위해 설계된 이중 출력이 특징이며 가전 제품 및 산업용 애플리케이션에 이상적입니다. 소형 마이크로 파워 자기 유니폴라 홀 효과 스위치 IC는 1.6~3.6V의 공급 범위에서 작동할 수 있으며 슬립 기능을 사용하여 1.85V에서 1.3μA의 평균 공급 전류를 제공할 수 있습니다. AH1390은 공급 및 출력 핀에서 2kV ESD 정격을 갖습니다. PCB 공간을 최소화하기 위해 AH1390은 로우 프로파일 X2-DFN1410-4로 포장됩니다.
특징
- 모놀리식 유니폴라 홀 스위치 2개
- 부품 마킹 표면에 북극(출력 1)을 설정하여 작업 수행
- 부품 마킹 표면에 남극(출력 2)을 설정하여 작업 수행
- 공급 전압: 1.6~3.6V
- 작동 공급 전류: 720uA
- 작동 지점: -25~25mT
- 최대 출력 전류: 1mA
- 전력 손실(Pd): 230mW
- 마이크로 전력 작동
- 설계 유연성을 위한 독립 폴 감지를 위한 이중 출력
- 내부 풀업 및 풀다운 기능
- 초퍼 안정화 설계
- 우수한 온도 안정성
- 매우 낮은 스위치 지점 드리프트
- 신체적 스트레스에 민감하지 않음
- 우수한 RF 내잡음성
- 작동 온도 범위: -40~+85°C
- 전원 공급 장치 및 출력 핀에서 2kV ESD
- X2-DFN1410-4 패키징
- RoHS 규격 준수
애플리케이션
- 휴대폰 및 태블릿용 스마트 커버 또는 도킹 감지
- 디지털 스틸 카메라, 비디오 카메라 및 휴대용 게임 콘솔의 위치 감지
- 도어, 리드 및 트레이 위치 감지 스위치 가전 제품 및 산업용 애플리케이션
- 레벨, 근접 및 위치 스위치
- 가전기기 및 산업용 애플리케이션에 사용하는 무접점 스위치
블록 선도

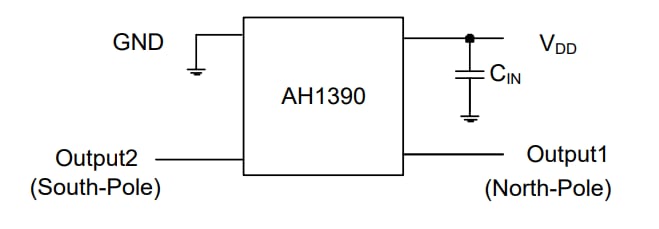

애플리케이션 회로
