Digilent PYNQ-Z1 파이썬 생산성 향상 보드
Zynq-7000 ARM/FPGA SoC용 Digilent PYNQ-Z1 파이썬 생산성 향상 보드는 내장형 시스템에 사용되는 범용의, 프로그래밍 가능한 플랫폼입니다. PYNQ-Z1 보드는 PYNQ와 함께 사용할 목적으로 설계되었습니다. PYNQ는 오픈 소스 프레임워크로, 프로그래밍 가능한 논리 회로를 설계하지 않아도 내장 프로그래머를 이용해서 Xilinx Zynq All Programmable SoC(APSoC)를 확인할 수 있도록 합니다. 교대로 APSoC는 파이썬을 이용해 프로그래밍되며, PYNQ-Z1에 직접 개발되어 검사됩니다. 프로그래밍 가능한 논리 회로는 하드웨어 라이브러리로 불러오기가 되며, API를 통해 프로그래밍됩니다. PYNQ-Z1는 PYNQ 오픈 소스 프레임워크에 사용할 수 있는 하드웨어 플랫폼입니다.
PYNQ-Z1은 멀티미디어 애플리케이션을 지원하며, 오디오 및 비디오 인터페이스가 내장되어 있습니다. 이 보드는 Pmod, Arduino, Grove 주변장치에 간편하게 확장할 수 있도록 설계되었으며, 범용 IO 핀에도 사용할 수 있습니다. PYNQ-Z1 보드는 Wi-Fi, Bluetooth, 웹캠 등 USB 주변장치에도 확장해서 사용할 수 있습니다.
특징
- ZYNQ XC7Z020-1CLG400C:
- 650MHz 듀얼 코어 Cortex-A9 프로세서
- DDR3 메모리 컨트롤러: DMA 채널 8개, 고성능 AXI3 슬레이브 포트 4개
- 고대역폭 주변장치 컨트롤러: 1G 이더넷, USB 2.0, SDIO
- 저대역폭 주변장치 컨트롤러: SPI, UART, I2C
- JTAG, Quad-SPI 플래시, microSD 카드에서 프로그래밍 가능
- Artix-7 제품군 프로그래밍 가능 논리
- 로직 슬라이스 13,300개, 각 슬라이스는 4개의 6-입력 LUT 및 8개 플립 플롭 포함
- 빠른 블록 RAM 630KB
- 클록 관리 타일 4개, 각 타일은 PLL(위상 고정 루프) 및 MMCM(혼합 모드 클록 매니저) 포함
- DSP 슬라이스 220개
- 온-칩 아날로그-디지털 컨버터(XADC)
- 메모리:
- 512MB DDR3 - 1050Mbps에서 16비트 버스
- Quad-SPI 플래시 메모리 16MB - 공장에서 프로그래밍 가능한 전 세계 고유의 식별자 포함(48비트 EUI-48/64™ 호환)
- MicroSD 슬롯
- 전력:
- USB 또는 어떠한 7~15V 전원을 통해 전력 공급(추가 제품 참조)
- USB 및 이더넷:
- USB-JTAG 프로그래밍 회로
- USB-UART 브리지
- USB OTG PHY(호스트만 지원)
- 기가비트 이더넷 PHY
- 오디오 및 비디오:
- 일렉트릿 마이크로폰: 펄스 밀도 변조(PDM) 출력 제공
- 3.5mm 모노 오디오 출력잭, 펄스 폭 변조(PWM) 형식
- HDMI 싱크 포트(입력)
- HDMI 소스 포트(출력)
- 스위치, 푸시 버튼 및 LED:
- 푸시 버튼 4개
- 슬라이드 스위치 2개
- LED 4개
- RGB LED 2개
- 확장 커넥터:
- 표준 Pmod 포트 2개
- 총 FPGA I/O 16개
- 표준 Pmod 포트 2개
- Arduino/chipKIT 쉴드 커넥터
- 총 FPGA I/O 49개
- XADC에 대해 단일 종단형 0~3.3V 아날로그 입력장치 6개
- XADC에 대해 차동 0~1.0V 아날로그 입력장치 4개
애플리케이션
- 컴퓨터 비전
- 산업 제어
- IoT(사물인터넷)
- 드론
- 암호화
- 임베디드 컴퓨팅 가속
- 실시간 처리
관련 제품
AMD / Xilinx Zynq®-7000 SoC 1세대 아키텍처
새로운 솔루션 출시를 위한 유연한 플랫폼으로서, 완전 프로그램 가능형의 대안을 제공합니다.
부속품
전면

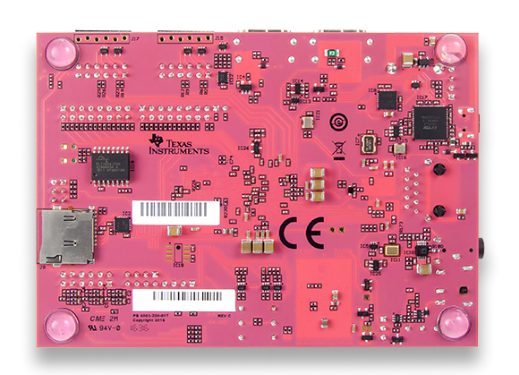

후면

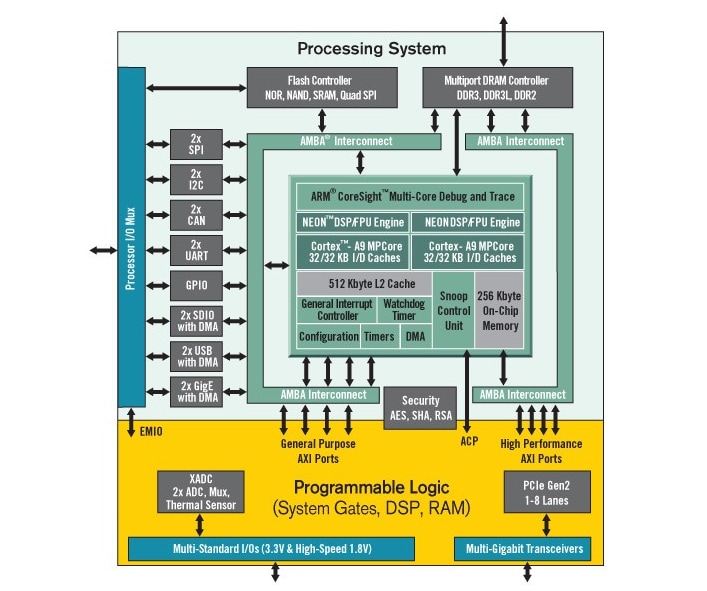

Zynq APSoC 아키텍처
