Digi XBee® XR 920 Japan RF 모듈

Digi XBee^® XR 920 Japan RF 모듈은 사전 인증된 콤팩트한 설계로 장거리의 보안 연결성을 제공합니다. 이 모듈은 920.5MHz~928.1MHz 대역에서 작동하고, 규제 기준을 충족하며 추가적인 개발 비용 없이 신속한 OEM 배포를 위한 내장형 안테나를 포함합니다. Digi XBee Studio 또는 간단한 AT/API 명령어를 통해 손쉽게 구성할 수 있는 XBee XR 920 Japan 모듈은 최대 8.5km의 가시거리 범위에서 포인트-투-포인트 및 DigiMesh^® 네트워킹을 지원합니다. 주파수 가변성과 -40°C~+85°C의 산업용 온도 범위는 잡음이 많고 열악한 환경에서도 안정적인 성능을 보장합니다.

농업, 에너지 및 장거리 통신이 필요한 기타 애플리케이션에 이상적인 Digi XBee XR 920 Japan 모듈은 완벽한 하드웨어 및 소프트웨어 솔루션입니다. 개발 키트 및 Digi XBee Tools은 평가 및 프로토타이핑부터 배포 및 장기 네트워크 관리에 이르기까지 사물 인터넷(IoT)의 전체 라이프사이클을 간소화합니다.

특징

비면허 920MHz 대역 사용에 대한 완전 인증
Silicon Labs EFR32 마이크로컨트롤러에 기반한 RF 모듈
잡음이 많은 RF 환경에서 최적의 성능을 위한 SAW 필터를 포함한 설계
보안 데이터 통신을 위한 256비트 AES 암호화
Digi의 사용하기 쉬운 XCTU^® 소프트웨어를 사용하거나 Digi의 간소화된 AT 또는 API 명령어 세트를 통해 쉽게 구성

포인트-투-포인트/포인트-멀티포인트 네트워킹 토폴로지, SX 프로토콜 호환
중복성 및 신뢰성을 위한 DigiMesh 네트워킹 토폴로지
Digi XBee Studio 구성을 통해 시장 출시 시간 단축
Digi XBee Tools로 작업 간소화 및 시장 출시 시간 단축
MIC-TELEC 승인 및 RoHS 준수

애플리케이션

스마트 농업
- 작물 모니터링
- 관개 시스템
- 가축 추적
산업 자동화
- 원격 모니터링
- 장비 제어
- 예측적 유지 보수

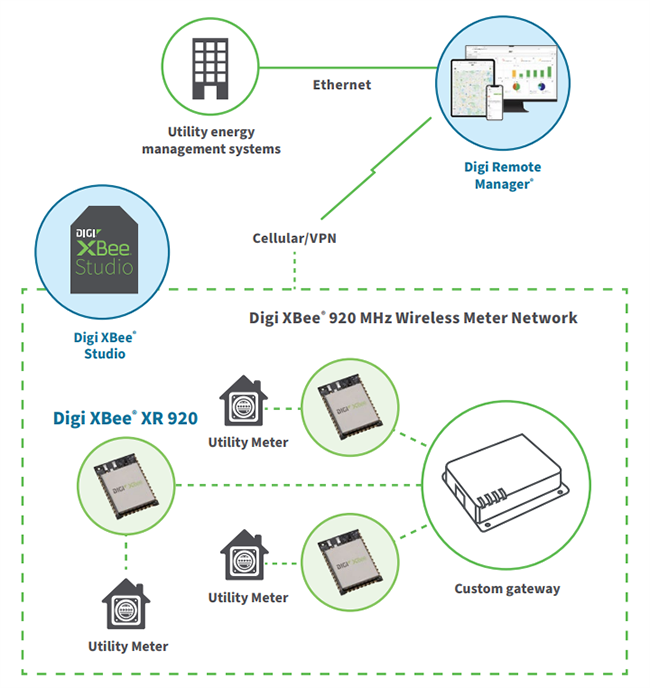

스마트 에너지 및 유틸리티
- 계량
- 그리드 모니터링
- 에너지 관리 시스템

환경 모니터링
- 기상 관측소
- 대기질 센서
- 수위 모니터링
스마트 시티 및 인프라
- 가로등 제어
- 교통 관리
- 공공 안전 시스템
석유 및 가스/광산 운영
IoT

사양

EFR32FG13P231F512 송수신기(40MHz)
주파수 대역 범위: 920.5MHz~928.1MHz
마이크로(MMT), 표면 실장(SMT) 및 스루홀(TH) 폼 팩터
안테나 옵션
- MMT 및 SMD용 U.FL 커넥터 또는 RF 패드
- TH용 SMA 또는 U.FL 커넥터
RF 데이터 전송 속도
- 10kbps의 낮은 데이터 전송 속도
- 110kbps의 높은 데이터 전송 속도
최대 921.6kbps의 UART 데이터 전송 속도
최대 5Mbps SPI 데이터 전송 속도
가시거리 범위
- 시골 환경: 최대 5마일(8.5km)
- 도심: 최대 1마일(1.5km)
실내 범위: 최대 70m(230ft)
최대 13 dBm ERP 송신 전력
수신기 감도
- -113dBm의 낮은 데이터 전송 속도
- -108dBm의 높은 데이터 전송 속도
900MHz 이하 및 930MHz 이상에서 수신기 차단, 70dB 이상

디지털 I/O 15개
사용 가능한 채널 주파수 38개
10비트 아날로그-디지털 컨버터(ADC) 입력 4개
2.1V_DC~3.6V_DC 공급 전압 범위, 3.3V_DC 표준
79 mA 송신 전류
28 mA 수신 전류
1.2 µA 슬립 전류
-40 °C ~ +85 °C (-40 °F ~ +185 °F) 작동 온도 범위
무게
- MMT 타입 기준 1.2g(0.042oz)
- SMT 기준 3.0g(0.106oz)
- TH 기준 3.1g(0.109oz)
치수
- MMT 기준 13mmx19mmx2mm(0.533"x0.76"x0.087")
- SMT 기준 21.99mmx34mmx3.05mm(0.866"x1.33"x0.120")
- TH 기준 24.38mmx27.61mm(0.960"x1.087")
