Cypress CYBLE-2120xx-x0 EZ-BLE™ PRoC™ 모듈

Cypress CYBLE-2120xx-x0 EZ-BLE™ PRoC™ 모듈

Cypress CYBLE-2120xx-x0 EZ-BLE™ PRoC™ 모듈은 Bluetooth 저에너지 (BLE) 무선 모듈 솔루션으로서 온보드 크리스탈 발진기, 추적 안테나, 능동 구성품 및 Cypress PRoC BLE를 갖추고 있습니다. 이 모듈은 자체의 프로그램가능한 아키텍처를 통해 많은 주변 장치 기능(ADC, 타이머, 카운터, PWM)과 시리얼 통신 프로토콜(I2C, UART, SPI)을 지원합니다. CYBLE-212019-00에는 Bluetooth 4.1과 호환되는 무로열티 BLE 스택이 포함되어 있고 14.52×19.20×2.00mm의 한 패키지에서 최대 23개의 GPIO를 제공합니다.

특징
  • 모듈 크기: 14.52×19.20×2.00mm(실드 포함)
  • 사용 편의성을 고려한 허니콤 형태의 납땜 패드 연결부
  • 256KB 플래시 메모리, 32KB SRAM 메모리
  • 오픈 드레인 하이/로우, 풀업/풀다운, HI-Z 아날로그, HI-Z 디지털 또는 강력한 출력으로 최대 23개의 GPIO까지 구성 가능
  • Bluetooth 4.1 단일 모드 모듈
  • FCC, IC, MIC, KC, 및 CE 규정 인증
  • 산업 온도 범위: -40 °C ~ +85 °C
  • 단일 주기 32비트 승수가 있는 32비트 프로세서(0.9DMIPS/MHz), 최대 48MHz에서 작동
  • 감시 타이머(전용 내부 저속 발진기(ILO) 포함)

  • 프로그램용 2핀 SWD
  • FCC, CE, MIC, KC 및 IC 규정 인증. RF 인증 시험 보고서는 KBA210638을 참조하십시오.
  • Bluetooth SIG 4.1 자격 검증 (CYBLE-212019-00 전용)
  • QDID: 81503
  • 선언 ID: D030315
  • CYBLE-212019-EVAL EZ-BLE PRoC 평가보드를 통해 EZ-BLE PRoC 모듈에서 애플리케이션을 평가 및 개발

    • 애플리케이션
  • 의료 기기
  • 웨어러블 전자제품
  • Home automation solutions
  • 스마트폰 액세서리
  • 비컨 장치

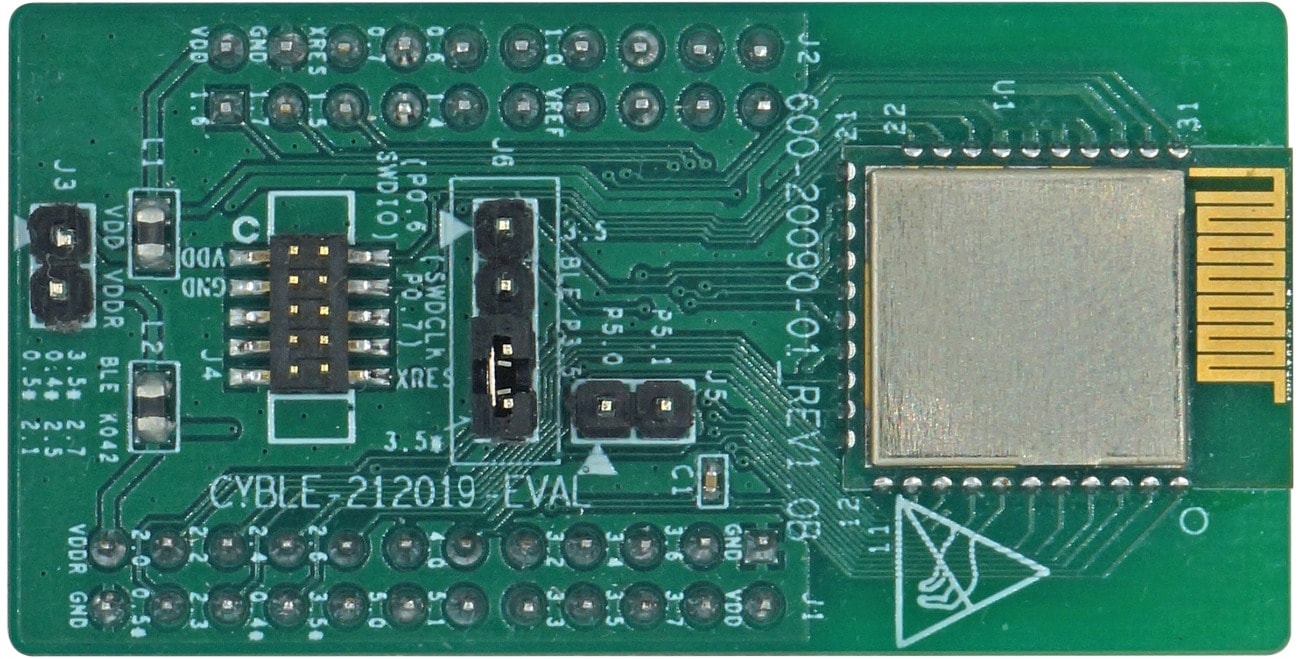

Cypress CYBLE-212019-EVAL EZ-BLE PRoC 평가 보드

Cypress CYBLE-212019-EVAL EZ-BLE PRoC 평가 보드는 CYBLE-212019-00 EZ-BLE PRoC 모듈을 사용하여 응용 기기를 평가 및 개발할 수 있습니다. 이 보드는 BLE 파이오니어 키트와 PSoC Creator와 함께 사용하여 BLE 애플리케이션을 개발할수있습니다. CYBLE-212019-EVAL 보드는 PSoC MiniProg3 프로그램 및 디버그 키트(CY8CKIT-002 포함)를 사용하여 프로그래밍 및 디버깅될 수 있습니다.
