CUI Inc VQA2-S DC-DC 컨버터

CUI IncVQA2-SDC-DC 컨버터는 이중 조절 출력과 강화된 절연으로 설계되었습니다. 이 컨버터는 7000VDC절연 전압 및 5 pF 최대 절연 커패시턴스를 제공합니다. VQA2-S 컨버터는 다양한 입력 및 출력 변형이 가능하며 모든 모델은 UL/cUL 62368-1 인증을 받았습니다. 이 컨버터의 크기는19.65 mmx7.05 mmx10.20 mm이며,-40 °C~105 °C 온도 범위에서 작동합니다. VQA2-SDC-DC 컨버터는 주로 IGBT 및 SiC 드라이버 애플리케이션에 사용됩니다.

특징

  • 이중 조절식 출력
  • 강화 절연
  • 7000VDC 절연 전압
  • 5 pF의 최대 절연 정전용량
  • 100 kHz 최대 부하, 공칭 입력에서 스위칭 주파수
  • -40 °C~105 °C 온도 범위(경감 포함)
  • 연속 단락 보호
  • UL/cUL 62368 인증
  • RoHS 준수

애플리케이션

  • IGBT
  • SiC 드라이버

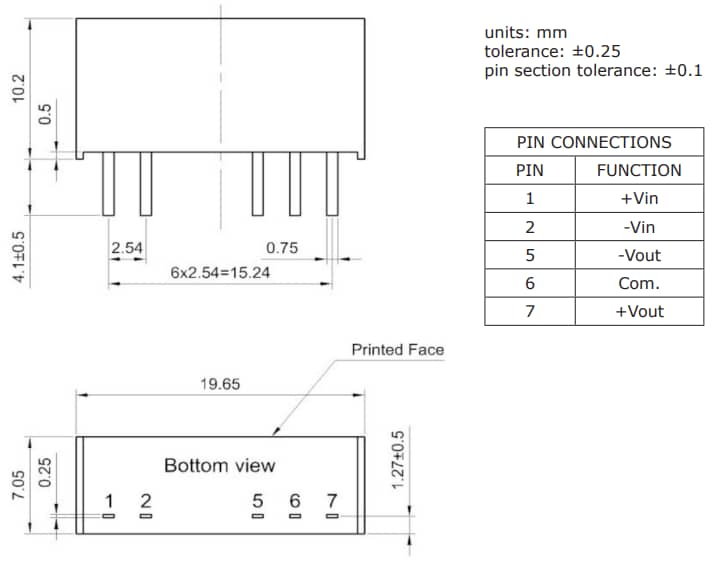

기계 제도

기계 도면 - CUI Inc VQA2-S DC-DC 컨버터
View Results ( 19 ) Page
부품 번호 데이터시트 공칭 입력 전압 입력 전압 - 최소 입력 전압 - 최대 출력 전압-채널 1 출력 전압-채널 2 출력 전류-채널 1 출력 전류-채널 2 치수 RoHS - 마우서
VQA2-12-D0603-S VQA2-12-D0603-S 데이터시트 12 VDC 10.8 VDC 13.2 VDC 6 V - 3 VDC 220 mA 220 mA 19.65 mm x 7.05 mm x 10.2 mm Y
VQA2-12-D1505-S VQA2-12-D1505-S 데이터시트 12 VDC 10.8 VDC 13.2 VDC 15 V - 5 VDC 80 mA 40 mA 19.65 mm x 7.05 mm x 10.2 mm Y
VQA2-24-D1505-S VQA2-24-D1505-S 데이터시트 24 VDC 21.6 VDC 26.4 VDC 15 V - 5 VDC 80 mA 40 mA 19.65 mm x 7.05 mm x 10.2 mm Y
VQA2-5-D1505-S VQA2-5-D1505-S 데이터시트 5 VDC 4.5 VDC 5.5 VDC 15 V - 5 VDC 80 mA 40 mA 19.65 mm x 7.05 mm x 10.2 mm Y
VQA2-5-D0603-S VQA2-5-D0603-S 데이터시트 5 VDC 4.5 VDC 5.5 VDC 6 V - 3 VDC 220 mA 220 mA 19.65 mm x 7.05 mm x 10.2 mm Y
VQA2-24-D1503-S VQA2-24-D1503-S 데이터시트 24 VDC 21.6 VDC 26.4 VDC 15 V - 3 VDC 95 mA 95 mA 19.65 mm x 7.05 mm x 10.2 mm Y
VQA2-12-D1502-S VQA2-12-D1502-S 데이터시트 12 VDC 10.8 VDC 13.2 VDC 15 V - 2.5 VDC 100 mA 100 mA 19.65 mm x 7.05 mm x 10.2 mm Y
VQA2-5-D2005-S VQA2-5-D2005-S 데이터시트 5 VDC 4.5 VDC 5.5 VDC 20 V - 5 VDC 50 mA 200 mA 19.65 mm x 7.05 mm x 10.2 mm Y
VQA2-5-D1803-S VQA2-5-D1803-S 데이터시트 5 VDC 4.5 VDC 5.5 VDC 18 V - 3.5 VDC 80 mA 80 mA 19.65 mm x 7.05 mm x 10.2 mm Y
VQA2-12-D1504-S VQA2-12-D1504-S 데이터시트 12 VDC 10.8 VDC 13.2 VDC 15 V - 4 VDC 120 mA 120 mA 19.65 mm x 7.05 mm x 10.2 mm Y
