개요
갈수록 많은 LED 조명이 다음과 같은 야외 애플리케이션에서 이전 광원(수은등, 메탈할라이드등, 나트륨등)을 대체하고 있습니다:
- 디지털 간판
- 투광 조명
- 주차장
- 도로 조명
- 거리 조명
- 신호등
- 터널 조명
- 월 워시 조명
 이것은 LED 효율(와트당 높은 루멘), 2차 광학 시스템(향상된 렌즈/리플렉터) 및 우수한 방열에 대한 기술 혁신의 결과입니다. 조명 설비를 손상시킬 수 있는 AC 전력선의 과도 서지 이벤트는 야외 LED 조명 설비에 커다란 위협입니다.
Mouser Electronics는 LED 어레이, LED 어레이 홀더, 전원 공급 장치 및 서지 보호 모듈을 포함하는 완전한 솔루션을 제공하는 공급업체입니다.
Cree는 고성능 LED에 대한 업계에서 가장 광범위한 포트폴리오를 제공합니다. Cree의 CXB LED 어레이 시리즈인 2 세대 CXA LED 어레이는 야외 조명 애플리케이션을 위해 최적화되었습니다.
Molex 칩온보드 LED 어레이 홀더는 전체 시스템 비용을 낮추고 조명 시스템의 안정성을 향상시킵니다. 간단한 나사 조임식 연결을 통해 린(lean) 제조 공정을 지원하고 최신 LED 기술을 쉽게 통합할 수 있습니다. Molex는 Cree 어레이에 사용할 수 있는 전범위의 LED 어레이 홀더를 생산합니다.
Mean Well은 선도적인 LED 스위칭 전원 공급 장치 제조업체입니다. Mean Well의 LED 드라이버 모듈에는 최적의 보호 성능을 보장하는 설계가 적용되었습니다. 그 광범위한 제품에는 Cree에서 제조된 LED와 완벽하게 호환되는 전원 공급 장치를 포함합니다.
Littelfuse는 세계적인 회로 보호 전문업체입니다. Littelfuse는 빠른 열 반응을 제공하는 열적으로 보호된 금속 산화물 배리스터(MOV)로 구성된, 야외/상용 LED 조명 기구에 우수한 과도 전압 보호 성능을 구현하는 강력한 서지 보호 모듈을 전문적으로 설계하고 생산합니다.
Mouser Electronics는 LED 조명을 위해 필요한 모든 혁신적인 조명 제품을 제공합니다.
|
|
Littelfuse 회로 보호

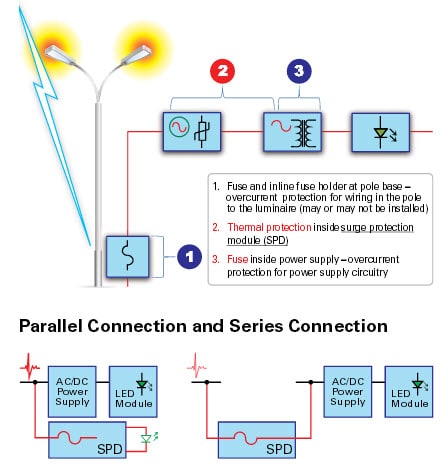

낙뢰로 인한 서지로부터 야외 LED 조명을 보호하려면 높은 과도 전압/전류를 조명 설비의 민감한 전자 장치로부터 멀리 우회시켜야 합니다. 실내 LED 조명에는 서지 에너지를 억제하고 서지 충격을 최소화하기 위해 다양한 서지 보호 장치(SPD)가 사용됩니다. 여기에는 금속 산화물 배리스터(MOV), 가스 방전관(GDT) 및 과도 전압 억제(TVS) 다이오드가 포함됩니다. 이러한 부품들은 정상 작동 시에는 회로에서 "대기" 상태를 유지하도록 설계됩니다. 비정상적인 과도 전압이 발생하면 이 부품들은 활성화되어 과도 에너지를 흡수한 후 다시 대기 모드로 되돌아갑니다. MOV는 높은 서지 에너지 처리 성능과 과도 전압에 대한 빠른 응답 성능을 제공하여 배전 패널에 서지 보호용으로 광범위하게 사용됩니다. 따라서 MOV는 야외 LED 조명 애플리케이션의 서지 보호 장치로도 적합합니다.
Littelfuse LSP05 및 LSP10 서지 보호 모듈은 야외 애플리케이션을 위한 업계 최초의 연결된, 20kA를 지원하는 서지 피뢰기입니다. 이러한 서지 보호 모듈은 상용 LED 조명 설비를 포함하는 야외 조명 애플리케이션의 거친 환경용으로 설계되었습니다. 이 장치들은 자가 보호 기능이 있으며 Littelfuse의 열적으로 보호된 배리스터(MOV) 기술을 기반으로 합니다.
이러한 서지 보호 모듈은 IEEE C62.41.2 "저전압(1000 V 이하) AC 전력 회로의 서지 특성에 대한 권장 사항", 카테고리 C 10kV/10kA 높은 노출 조건에 따라 전자 장비를 보호합니다. 이 모듈은 지자체 가로등에 대한 미국 에너지부 지자체 고체 조명 컨소시엄(MSSLC)의 모델 사양을 비롯하여 UL1449 Type 4 부품 인증에도 부합합니다.
Littelfuse LSP05 및 LSP10 서지 보호 모듈의 조명 애플리케이션에는 야외 및 상용 LED 도로 조명, 신호등, 지자체 조명, 디지털 간판, 워시 월 조명, 주차장 조명, 창고 조명, 투광 조명, 터널 조명 및 주택가 가로등이 포함됩니다.
|
LSP05 설계 회로도

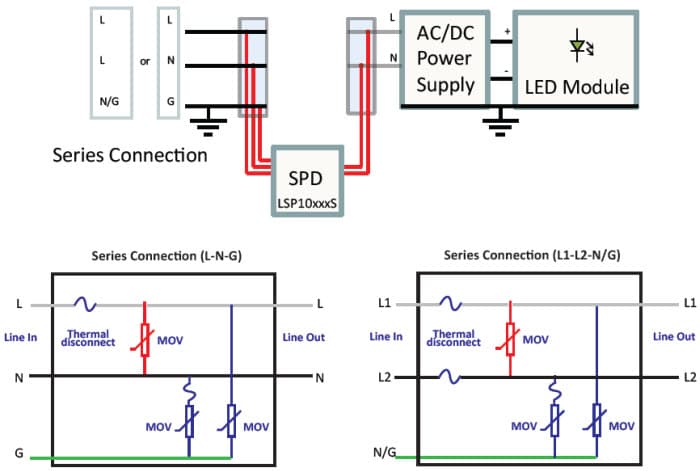

LSP10 설계 회로도
 |
Mean Well LED 전원 공급 장치
|
Mean Well은 12W-320W 범위의 1000개 이상 모델(100 시리즈)로 구성된 전범위의 LED 전원 공급 장치를 제공하며, 이 장치들 대부분은 UL1310 Class 2, UL8750, EN61347-2-13, EN61000-3-2 Class C(고조파 전류) 및 IP20~67 표준을 준수합니다.
Mean Well LED 전원 공급 장치는 다음 애플리케이션에 이상적입니다:
- 거리 조명
- 건축용 조명
- 장식용 조명
- 내장형 조명
- 실내 조명
- 무대 조명
- LED 간판
Mean Well의 HLG 및 HVG는 LED 가로등, 야외 LED 조명 및 일반적인 야외 애플리케이션에 적합하며, 범용 AC 입력 범위에서 작동합니다. 이 장치들은 외부 요소로부터 보호하기 위해 금속 케이스에 패키징되어 있습니다. 또한 내장된 형태로 IP-65 또는 IP-67 등급을 제공합니다. 광범위한 전력을 제공하여 다양한 애플리케이션에 적용하고 사용할 수 있습니다. 그밖에도 Mean Well의 모든 전원 공급 장치는 높은 효율을 구현하여 전력이 열로 낭비되지 않고 전자적으로 전달되어 LED를 구동합니다. 모든 Mean Well 제품은 전원 공급 장치의 내구성을 보장하는 5년 표준 보증을 제공합니다. |
Cree CXB LED
|
Cree는 향상된 조명 성능을 구현하고, 적은 에너지를 소모하며, 기존 조명 솔루션보다 유지 관리의 필요성이 적은 LED를 공급합니다. 사실 Cree LED의 많은 고급 기능들이 오늘날 LED 조명 업계의 표준이 되었습니다.
Cree XLamp® CXB LED 어레이는 CXA 제품군 2 세대의 최소형 제품으로 이전 세대와 같은 작은 발광 면적(LES)에서 최대 33% 높은 효율을 구현합니다. 이러한 고성능 2 세대 CXA LED 어레이는 이전 세대와 똑같은 물리적 디자인을 공유하여 제조업체들은 기존의 광학적, 기계적 및 전기적 설계 요소를 활용할 수 있으며 비용 추가 없이 출시 기간을 단축할 수 있습니다. CXB 시리즈는 조명으로 구축되었을 때 향상된 수명과 소형 경량의 구조를 통해 향상된 절전 효과를 구현하고 유지 관리 비용을 크게 줄입니다.
|
Molex CXB LED 홀더
|
LED 기술은 에너지 소모량을 줄이는 것으로 검증되었으며, 일반적인 조명 요구 사항을 충족시키는 더욱 안정적이고 효율적이며 사용자 친화적인 방식이 되었습니다.
OEM 조명 설비 제조업체에 이상적인 Molex의 LED 어레이 홀더는 Cree XLamp 절전형 어레이에 대한 LED 설치 과정을 단순화하고 납땜이 필요 없는 압착식 연결로 설치 시간을 단축시킵니다.
Molex는 우수한 인터커넥트 기술을 사용하여 OEM 설계에 LED 어레이를 마운팅하기 위해 납땜이 필요 없는 솔루션을 제공합니다. LED 어레이 홀더는 SMT 또는 손 납땜 및 비싼 SMT 장비가 필요 없어 LED 설치가 매우 쉽고 간단합니다. 이 홀더를 사용하면 LED 어레이를 설비에 빠르게 설치할 수 있어 현장 교체 및 현재 애플리케이션의 업그레이드가 쉽습니다.
LED 칩온보드(CoB) pre-hold 기능은 최종 조립 전에 LED 어레이를 홀더에 고정시킬 수 있어 설치 시간을 최소화합니다. 발광 면적(LES) 둘레가 사면으로 된 평평한 표면은 조명 출력의 방해 없이 2차 광학 시스템을 쉽게 연결할 수 있으며, 깔끔하고 완성된 외관을 제공합니다. |
|
