Cree LED CV28D 3-in-1 렌즈형 SMD LED
Cree LED CV28D 3-in-1 렌즈형 SMD LED는 FusionBeam™ 기술과 PLCC6 패키지 내의 IPx6/IPx8 방수 등급을 특징으로 합니다. FusionBeam 기술은 색상을 융합하고 RGB를 흰색으로 혼합하면서 빛의 빔을 의도된 시청자에게 향하게 합니다. 이 기술은 텍스트, 로고 및 아이콘을디스플레이할 수 있으며 수평 및 수직 방향의 빛 공해를 줄일 수 있습니다. 이 고성능 3색 SMT LED는넓은 범위응용 분야에 사용하도록 설계되었습니다. 매우 일치된 시야각과 높은 밝기로 인해 이 LED는 실외 및 풀 컬러 비디오 간판 용도에 적합합니다. 직사광선에 장기간 노출되는 영향을 최소화하기 위해, 캡슐화 수지는 자외선 차단제를 포함하고 있어 Cree LED의 수명 동안 안정적인 광 출력을 제공합니다. PLCC6 패키지는 제조 공정을 용이하게 하기 위해 패키지 높이가 증가했습니다.
특징
- FusionBeam 기술
- 색상을 융합하고 RGB를 화이트로 블렌딩
- 의도된 시청자에게 빛의 빔을 전달
- 텍스트, 로고, 아이콘 및 비디오를디스플레이할 수 있습니다.
- 수평 및 수직 방향으로 광 공해를 줄입니다.
- 크기: 2.8mm x 2.8mm x 4.3mm
- 일반적인 피치범위는6mm에서 10mm 이상이며, 풀컬러 P2 솔루션보다 단위 면적당 최대 6배자세히 알아보기픽셀을 제공합니다.
- 주파장
- 레드: 619nm ~ 624nm
- 녹색: 520nm ~ 540nm
- 파랑: 460nm ~ 480nm
- 일반적인 빔 각도: 30°
- 일반적인 광도
- 적색: 750mcd
- 녹색 1350mcd
- 파랑 240mcd
- 방수(IPx6/IPx8)
- UV 안정화
- 정렬 및 조립이 용이
- 습기 민감도 수준(MSL) 5a
- 무연 및 RoHS 규격 준수
애플리케이션
- 도로
- 유통
- 득점판
- 수영장
- 브리즈웨이
- 로비
- 아트리움
- 내부 외관
사양
- 순방향 전압 범위
- 적색: 2.1V ~ 2.6V
- 녹색: 2.7V ~ 3.4V
- 청색: 3.0V ~ 3.8V
- 최대 순방향 전류
- 적색 50mA, 피크 200mA
- 녹색 35mA, 피크 100mA
- 청색 20mA, 피크 100mA
- 최대 역전압 5V
- 최대 역전류: 10μA
- 최대 전력 손실
- 빨간색 130mW
- 녹색 119mW
- 파란색 76mW
- 작동 온도 범위: -40~+85°C
- 접합부 온도 최대 +110°C
- 최대 열 저항
- JA(Junction to Ambient)
- 빨간색 440°C/W
- 녹색: 480°C/W
- 파랑: 420°C/W
- 접합부-솔더 포인트
- 빨강: 180°C/W
- 녹색: 230°C/W
- 파란색의 경우 200°C/W
- JA(Junction to Ambient)
- 1000VESD(정전기 방전)(ESD) 분류 (MIL-STD-883E)
FusionBeam™ 기술
고분해능
분해능이 낮고 색상 블렌딩이 좋지 않은 기존의 투홀 LED와 달리, CV28D는 분해능이 2.5배 높아 표준 정의 480p에서 풀 HD 1080p로 업그레이드하는 것과 유사합니다. 어두운 검은색 패키지는 대비를 강화하여 더 선명한 텍스트와 이미지를 생성하며, 4.3mm의 슬림한 높이는 더 얇고 가벼운 간판의 설계를 가능하게 합니다.
CV28D 지원 디스플레이는 이제 아이콘, 사진, 로고 및 비디오를 표시할 수 있습니다. 향상된 브랜딩과 화질을 갖춘 CV28D LED는 모든 읽기 능력 수준의 사람들이 더 쉽게 이해할 수 있으며, 현재 텍스트나 간단한 도형만디스플레이할 수 있는 간판에도 다양한 활용성을 제공합니다.
색상 블렌딩을 통한 풀 컬러 화려함
FusionBeam 기술을 기반으로 하는 이 led는 개별 RGB led 다이를 하나의 균일한 색상으로 혼합하여 의도된 대상에게 생생하고 정확한 색상을 전달합니다. 이 제품의 색상 균일성은표준RGBSMD사이니지 LED보다 최대 18배 뛰어납니다. 표준 RGB SMD LED는 한 방향(좌우 또는 상하)으로만색 일관성유지합니다. FusionBeam 기술을 통해 CV28D는 모든 각도에서 생생한 색상을 제공하여 근거리에서도 이미지 품질을 향상시킵니다.

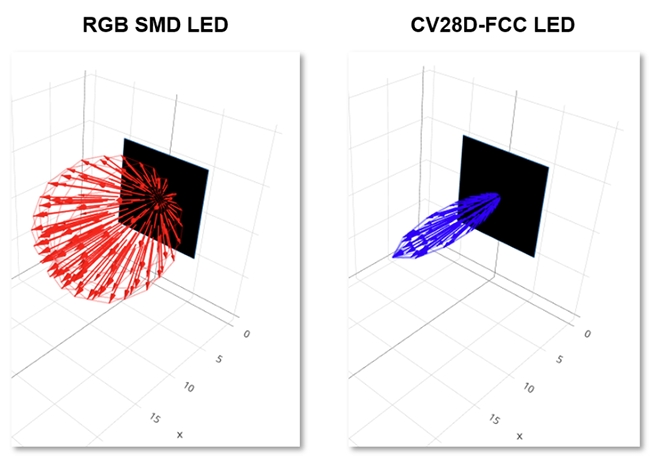

타겟 출력
Cree LED CV28D 구성 요소는 고급 방향성을 특징으로 하여 의도된 시청자에게 빛을 정확하게 향하게 하면서 표준 RGB SMD LED에 비해 빛 침입과 오염을 최대 4배까지 줄입니다. 이 타겟 출력은 하늘, 지면 또는 인접한 구조물에 빛을 잘못 향하게 하지 않고 더 선명하고 밝은 디스플레이를 제공하므로 엄격한 빛 오염 규정이 있는 지역에 이상적입니다. CV28D LED를 사용할 때, 타겟의 전면은 RGB SMD LED의 20%에 비해 최대 52%까지 조명됩니다.
낮 시간 가시성을 위한 높은 니트 수준
일반 RGB SMD LED는 모든 전방 방향으로 빛을 퍼뜨려 표시 니트 수준이 낮아집니다. CV28D LED는 빛 출력을 직진 방향으로 집중시켜 표시 니트 수준을 높입니다.
성능 그래프
