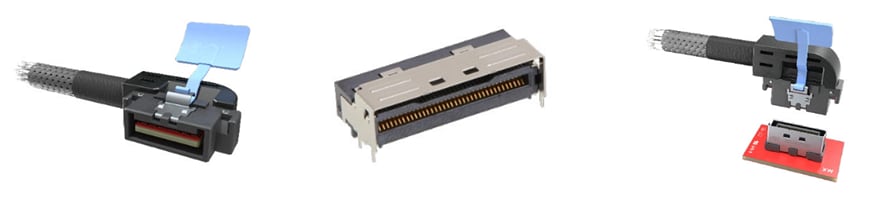

Molex NextStream 커넥터 시스템
Molex NextStream 커넥터 시스템은 최대 64Gbps PAM-4 및 PCIe Gen 6 표준의 고속 데이터 전송 속도를 지원하여 데이터 집약적인 애플리케이션에 이상적입니다. 이 커넥터 시스템은 내부 액티브 리드라이버 채널을 통해 장거리 신호 손실 성능과 시스템 이득 등급을 향상시켜 지연 시간이 짧은 데이터 사용에 매우 중요합니다. NextStream 시리즈는 128Gbps PAM-4 데이터 속도를 제공하는 PCIe Gen 7로 업그레이드할 수 있는 미래 지향적인 시스템을 제공하여 사용자의 유연성과 확장성을 향상시킵니다. 몰렉스 NextStream 커넥터 시스템은 38개에서 154개까지의 회로를 지원하며 표준화된 애플리케이션과 프로토콜을 지원합니다. 이 커넥터 시스템은 인공지능(AI) 인프라, 서버, 데이터 스토리지, 네트워킹, 소비자 기기 등 다양한 애플리케이션의 신호 무결성(SI)을 보장합니다.
특징
- 미래 지향적 시스템에 업그레이드 가능한 고속 성능 제공
- 최대 64 Gbps PAM-4 고속 전송 속도
- 128 Gbps PAM-4 데이터 전송 속도의 PCIe Gen 7로 업그레이드 가능
- 표준화된 애플리케이션 및 프로토콜 지원
- PCIe Gen 6
- NVMe-EDSFF
- CXL
- UPI 2.0
- OCP DC-MHS
- 공간 제약이 있는 애플리케이션에서 높은 성능 발휘
- 신호 손실 성능 및 시스템 이득 개선
- 통합형 액티브 리드라이버 채널
- 완전 차폐 케이블 플러그 하우징을 통해 우수한 SI 보장
- 작업자 설치 간소화
- 잘못된 결합 오류 감소
- SFF-TA-1035 소형 폼 팩터
- 11.9 mm x 30.4 mm x 0.6 mm 크기
- RoHS 준수
애플리케이션
- 서버/스토리지
- 클라우드 컴퓨팅
- 하이퍼 스케일 데이터 센터
- AI 인프라
- 스위치
- 서버
- JBOM 시스템
- 네트워킹
- 섀시 애플리케이션:
- 인터포저 카드
- 라우터
- 소비자
- 커넥티드 홈 시스템
- IoT 장치
사양
- PCIe 채널
- X4/X6 (42P)
- X8/X12 (80P)
- X16/X20 (130P)
- X20/X24 (160P)
- 850 Ω 임피던스
- 접점당 최대 전압: 12VAC
- 접점당 최대 전류: 1.1 A
- 래치 고정 잠금장치
- 80개 핀에서 최대 결합력: 54 N
- 최소 래치 유지력: 50 N
- 와이어 게이지 범위: 28AWG ~ 32AWG
- 이산 및 리본 twinax 케이블
- 직선, 직각 하향, 오른쪽 출구 및 왼쪽 출구 케이블 플러그 유형
- 수직 및 직각 리셉터클 유형
- 38 ~ 154개의 가용 회로
- 최대 내구성: 250 주기
- LCP 하우징
- 구리 합금 접점
- -40 °C ~ +80 °C 작동 온도 범위
제품 개요
관련 솔루션
Molex 데이터/컴퓨팅 솔루션
최첨단 스토리지 장치에 하이 엔드 서버 및 워크스테이션을 위한 광범위한 애플리케이션을 제공합니다.
