Coilcraft PoE용 플라이백/순방향 변압기
Coilcraft의 이더넷 전원 장치(PoE)용 플라이백 또는 순방향 변압기는 더 높은 단일 전력 출력으로 구성할 수 있는 이중 출력을 제공하는 변압기입니다. 이런 변압기는 9~57V의 입력 전압 범위(POE21, 22, 24, 33, 35, 38)로 작동합니다. 또한 이 플라이백 또는 순방향 변압기는 33~57V의 입력 전압 범위(POE23, 30, 36, 53, 70, 72)로 작동합니다. 이런 변압기는 최대 72W의 PoE 애플리케이션용으로 적합합니다.
특징
- 9~57V의 입력 전압 범위(POE21, 22, 24, 33, 35, 38)로 작동
- 33~57V의 입력 전압 범위(POE23, 30, 36, 53, 70, 72)로 작동함
- 1분 절연(고전위):
- 1차 측과 각 2차 측에 대한 보조 측에서 1,500Vrms
- 1차 측에서 보조 측까지 500Vrms
- 두 2차 측 사이에서 500Vrms
- 더 높은 단일 전력 출력으로 구성 가능한 이중 출력
- 페라이트 코어 재료
- 무게 범위는 7.1~7.9g
- 주변 온도 범위: -40~125°C
- 수분 민감도 레벨(MSL) 1
비디오

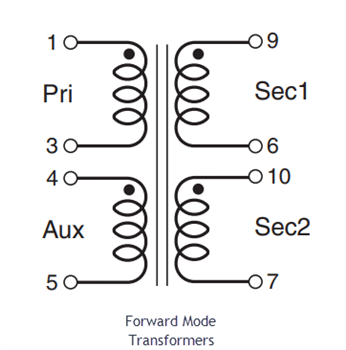

계통도

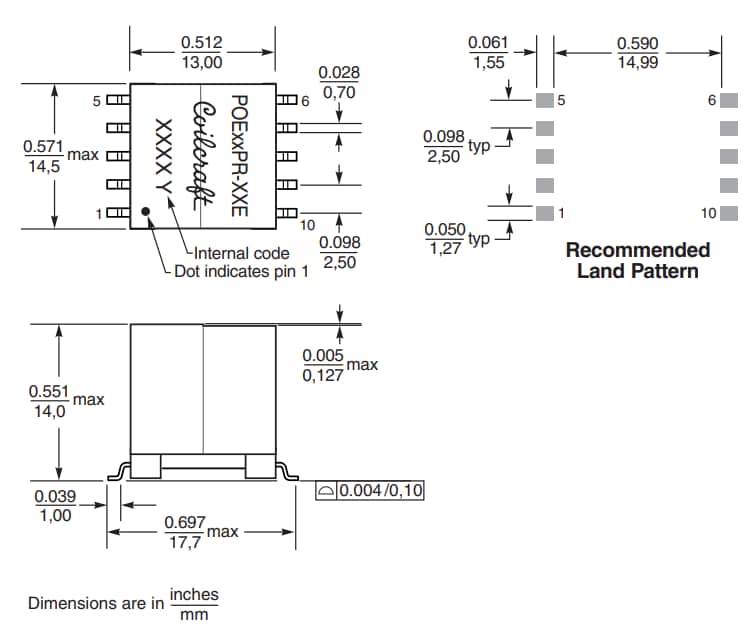

순방향 모드 변압기 기계 도면
추가 자료
PoE/PoE+ 애플리케이션용 Coilcraft 자기 소자
Coilcraft Magnetics for PoE/PoE+ Applications
36V to 72V input, 250kHz switching frequency, and ideal for Power-over-Ethernet applications (PoE).
