Broadcom HEDS-9830EVB 평가 보드
Broadcom HEDS-9830EVB 평가 보드는 AEDR-98x0 반사 증분 인코더를 평가하기 위한 요구 사항 및 인터페이스 옵션을 제공합니다. AEDR-98x0 인코더는 LED 광원 및 광검출기 회로를 단일 패키지에 통합하고 있습니다. 이 3 채널 반사광 인코더는 모션 제어 목적으로 반사 기술을 사용하여 아날로그 또는 디지털 출력으로 구성할 수 있습니다. 선택 가능한 옵션은 3 채널 차동 디지털 또는 아날로그 인덱스 출력 또는 3 채널 디지털 차동 A, B 및 I 출력을 제공하는 2 채널 차동 아날로그입니다.
특징
- 3.3V 및 5.0V 작동 전압(디지털 및 아날로그 모드)
- RoP 7.95mm 인코딩 라인 밀도에서 318LPI(12.52LPmm) 베이스 625CPR
- LED 전류 조정 기능 내장
- -40~+115°C 작동 온도 범위
관련 제품
Broadcom AEDR-98x0 반사 증분 인코더
아날로그 및 디지털 출력 옵션이 있는 3채널 반사 광학 인코더.

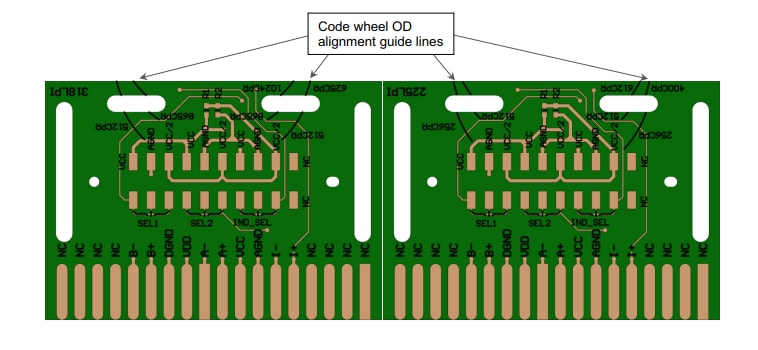

PCB 상단

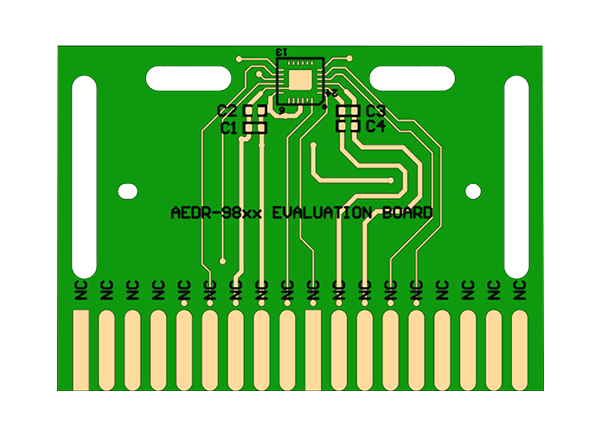

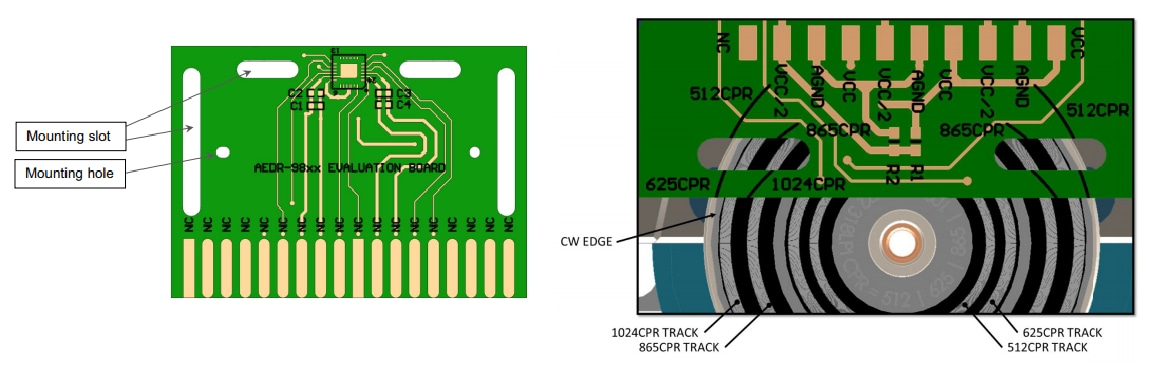

PCB 하단
