Broadcom HCPL 고속 디지털 아이솔레이터
Broadcom HCPL 고속 디지털 아이솔레이터는 빠른 타이밍 성능과 탁월한 과도 내성 사양이 특징입니다. HCPL 디지털 아이솔레이터는 단일 채널, 이중 채널 및 4중 채널 디지털 아이솔레이터로 제공됩니다. 이 아이솔레이터에는 2ns의 표준 펄스폭 왜곡, 4ns의 전파 지연 스큐 및 100Mbaud의 데이터 전송 속도를 제공하는 비대칭 자기 커플링 배리어가 있습니다. HPCL 디지털 아이솔레이터는 8핀 PDIP, 8핀 걸 윙, 8핀 SOIC 패키지 및 16핀 SOIC 내로우 및 와이드 바디 패키지로 제공됩니다. 이 아이솔레이터는 -40°C~+100°C의 온도 범위와 3V~5.5V의 전압 범위 내에서 작동합니다. 일반적으로 디지털 필드버스 절연, 다중화 데이터 전송, 컴퓨터 주변장치 인터페이스, 고속 디지털 시스템, 절연 데이터 인터페이스 및 로직 레벨 변환에 사용됩니다.
단일 채널 디지털 아이솔레이터(HCPL-9000/-0900)는 액티브 로우 로직 출력 활성화가 특징입니다.
이중 채널 디지털 아이솔레이터는 단방향(HCPL9030/-0930) 및 양방향(HCPL-9031/-0931)으로 구성되며 전이중 모드에서 작동하므로 이 아이솔레이터는 디지털 필드버스 애플리케이션에 이상적입니다.
쿼드 채널 디지털 아이솔레이터는 단방향(HCPL-900J/-090J)으로 구성되며 한 방향에 2개의 채널이 있고 2개는 반대 방향(HCPL901J/-091J)에 있습니다. 이 아이솔레이터는 또한 한 방향에 채널 1개, 반대 방향에 채널 3개(HCPL-902 J/-092J)로 구성됩니다. 이러한 높은 채널 밀도 덕분에 이 아이솔레이터는 데이터 변환 장치, 병렬 버스 및 주변장치 인터페이스를 분리하는 데 매우 적합합니다.
특징
- 3.3V 및 +5V TTL/CMOS 호환
- 3ns 최대 펄스 폭 왜곡
- 6ns 최대 전파 지연 스큐
- 15ns 최대 전파 지연
- 15kV/µs 최소 공통 모드 제거
- 3 상태 출력(HCPL-9000/-0900)
- 2,500VRMS 절연
- UL1577 및 IEC 61010-1 승인
- 100MBd 고속
- 150mW 전력 손실
- -40 °C ~ +100 °C 작동 온도 범위
애플리케이션
- 디지털 필드버스 절연
- 다중화 데이터 전송
- 컴퓨터 주변장치 인터페이스
- 고속 디지털 시스템
- 절연 데이터 인터페이스
- 로직 레벨 전환

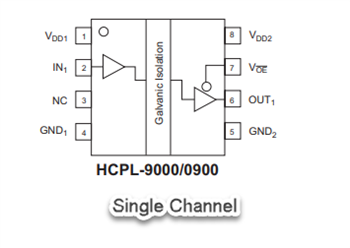

기능도
