Broadcom AS22 시리즈 키트 인코더 솔루션
Broadcom AS22 시리즈 키트 인코더 솔루션은 공간에 제약이 있는 애플리케이션을 위해 전체 직경 22mm 및 높이 10.9mm의 소형 크기로 제공합니다. AS22 시리즈는 고정밀 애플리케이션에 대한 수요가 증가함에 따라 360~2,048cpr(회/회전)의 다양한 증분 분해능 범위를 제공합니다. 이 인코더는 증분 디지털 신호 출력의 A 및 B 채널뿐 아니라 원점 복귀 포지셔닝 작업을 가능하게 하는 1회전 당 디지털 인덱스 펄스를 제공합니다. 3채널 솔루션는 선택 사양인 RS422 호환 차동 출력과 함께 제공되며, 신호를 위해 케이블을 통해 높은 전송 내잡음성을 제공합니다.
이 인코더는 다양한 산업용 애플리케이션에 적합하도록 –20~+100°C 범위의 작동 온도를 제공하며 견고한 환경에서 작동하도록 설계되었습니다. AS22 시리즈는 사용이 용이하도록 설계되었습니다. 이 키트 솔루션은 번거로운 설치 작업없이 지루한 정렬 과정이 필요하지 않도록 설계되었습니다.
특징
- 콤팩트한 크기: Ø22 × 10.9mm
- 작동 전압: 5V
- 작동 온도: -20~+100°C
- 점진적 A, B 및 색인 채널
- TTL 및 RS422 호환 차동 출력
- 360~2,048cpr
- 축 직경: 2mm~최대 1/4인치
- 공간 이동 거리 공차: 0.15mm
- ±0.25mm의 모터 샤프트 축 방향 이동 거리 허용
- 번거롭지 않은 설치
- RoHS 규격 준수
애플리케이션
- 산업 자동화 및 로봇
- 산업용 재봉 및 직물 기계
- 스테퍼/서보 모터
- 공장 자동화
Additional Resources

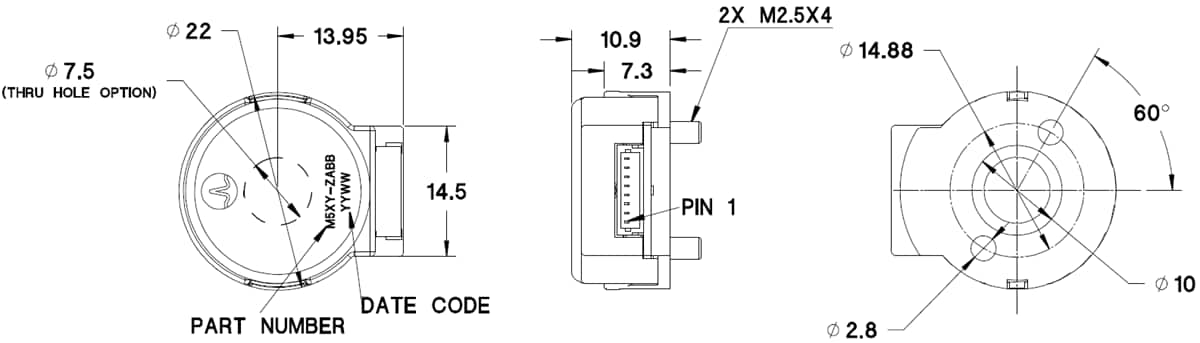

패키지 크기
